Формы календарных планов

Поточный метод организации работ

1. 2.

Рис.9. Виды фронтов

Однотипные работы выполняем одновременно. Арабскими цифрами обозначим номера бригад, механизмов.

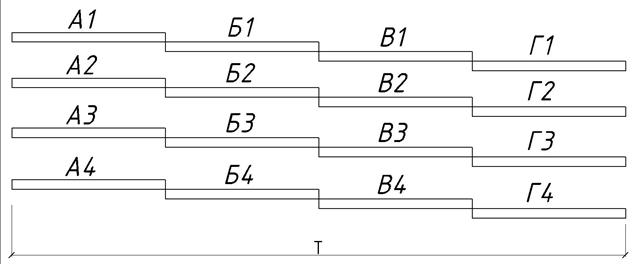

Рис.10. Пример 3. Параллельный МОР

Характеризуется совмещением однотипных работ.

«+»: минимальная продолжительность работ.

«–»: 1) максимальный расход ресурсов;

2) ухудшаются условия для соблюдения техники безопасности.

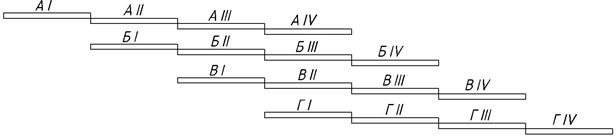

Рис.11. Пример 4. Поточный МОР

Характеризуется совмещением разнотипных работ.

Внимание: Общее параллельного и поточного методов организации работ: есть совмещение!

«+»: при минимуме ресурсов сократили продолжительность, доведя ее до приемлемых сроков.

В поточном методе использованы достоинства последовательного МОР (минимум ресурсов), а сокращение сроков строительства достигается совмещением разнотипных работ.

Внимание: Разбивка на фронты производится, чтобы работы разбить на поточный и последовательный МОР (по технике безопасности)!

Календарные планы могут быть представлены в виде:

1. Линейного графика;

2. Циклограммы;

3. Сетевого графика.

Линейный график

(США, Г.Л. Гант, 1895 г)

Рис.12. Пример линейного графика

В характеристику работ входят:

а) наименование;

б) единицы измерения;

в) объем работ;

г) затраты труда в чел.-дн;

д) состав бригады (количественный и квалификационный);

е) механизмы, требуемые при производстве работ;

ж) затраты машинного времени;

з) число смен в сутках;

и) продолжительность выполнения работ.

«+»: 1) простота;

2) удобство;

3) под графиком в том же масштабе времени можно построить график движения рабочих.

«–»: 1) видно время выполнения работы, но не указано место выполнения работы;

2) нечетко показаны связи между работами, т.е. не видно из графика, все ли условия поточной организации работ выполнены.

Циклограмма Будникова

(1937 г.)

Будников предложил показывать не только время выполнения работ, но и место их выполнения.

Календарный план представляется в двух координатах: по горизонтали – календарное время, по вертикали – фронты работ.

Каждая работа изображается в виде наклонной лини, горизонтальная проекция которой соответствует продолжительности её выполнения, а проекция на вертикальную ось указывает место работ.

Рис.13 Пример циклограммы

«+»: 1) позволяет проследить, все ли условия поточной организации работ соблюдаются;

2) так же как и в линейном графике можно показать график движения рабочих в том же масштабе времени.

«–»: сложность его выполнения.

Сетевой график

(Россия, Ерисмус, 1925 г.;

США, Келли и Уолкер, 1958 г., создания ракет «Полларис»)

Сетевой график позволяет в большей мере отразить все технологические и организационные связи. Он дает возможность выделить критические работы (не имеющие резервов времени).

Рис.14. Пример сетевого графика

Комбинированный график

(Афанасьев, 1972 г.)

Основные работы представлены в виде циклограммы, а подготовительные, прочие (неучтенные работы), а также благоустройство — в виде графика Ганта.
