Глава 3
Прямая линия.
Проецирование отрезка прямой линии

&	[4, гл. 2, § 10–14]; [5, гл. 7, § 38–40]; [6, гл. 2, § 5–6]; [7, гл. 2, подразделы 2.1–2.3]

Линия – это одномерный геометрический образ, имеющий длину; множество всех последовательных положений движущейся точки. По определению Эвклида: "Линия же – длина без ширины".

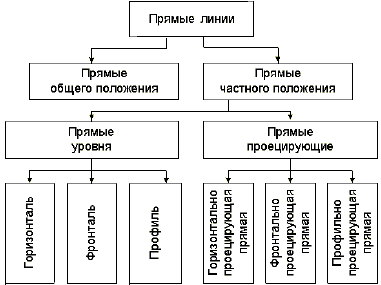

Положение прямой линии в пространстве определяется положением двух ее точек. Чтобы спроецировать прямую линию в общем случае, надо спроецировать две ее точки и соединить полученные проекции. Прямая в пространстве может быть расположена произвольно. Рассмотрим различные положения прямой относительно плоскостей проекций p₁, p₂, p₃ (рис. 3.1).

Рис. 3.1

§ 2. Прямая общего положения в системе трех плоскостей проекций p ₁, p ₂, p ₃

Определение	Наглядное изображение	Комплексный чертеж
Прямой общего положения называется прямая, не параллельная ни одной из плоскостей проекций p1, p2, p3 AB – прямая в пространстве; A1B1 – горизонтальная проекция прямой; A2B2 – фронтальная проекция прямой; A3B3 – профильная проекция прямой
