Основні класи суті

Існують три основні класи суті: стрижньові, асоціативні і характеристичні, а також підклас асоціативної суті - позначення.

Стрижньова суть (стрижень) - це незалежна суть. Наприклад стрижнями є: "Студент", "Квартира", "Чоловіки", "Лікар", "Брак".

Асоціативна суть (асоціація) - це зв'язок виду "многие-ко-многим" між двома або більш суттю. Асоціації розглядаються як повноправна суть: вони можуть брати участь в інших асоціаціях і позначеннях точно так, як і стрижньова суть; можуть володіти властивостями, тобто мати не тільки набір ключових атрибутів, необхідних для вказівки зв'язків, але і будь-яке число інших атрибутів, що характеризують зв'язок. Наприклад, асоціація "Брак" містять ключові атрибути "Код_м", "Код_ж" і "Табельний номер чоловіка", "Табельний номер дружини", а також уточнюючі атрибути "Номер свідоцтва", "Дата реєстрації", "Место_регистрациі", "Номер запису в книгу ЗАГС" і так далі

Характеристична суть (характеристика) - це зв'язок виду "многие-к-одной" або "одна-к-одной" між двома суттю (окремий випадок асоціації). Єдина мета характеристики в рамках даної наочної області полягає в описі або уточненні деякій іншій суті.

Позначаюча суть або позначення - це зв'язок виду "многие-к-одной" або "одна-к-одной" між двома суттю і відрізняється від характеристики тим, що не залежить від суті, що позначається.

Позначення і характеристики не є повністю незалежною суттю, оскільки вони припускають наявність деякій іншій суті, яка "позначатиметься" або "характеризуватиметься". Проте вони все ж таки є окремими випадками суті і можуть, звичайно, мати властивості, можуть брати участь в асоціаціях, позначеннях і мати свої власні (нижчого рівня) характеристики. Підкреслимо також, що всі екземпляри характеристики мають бути обов'язково пов'язані з яким-небудь екземпляром суті, що характеризується. Проте допускається, щоб деякі екземпляри суті, що характеризується, не мали зв'язків.

Перевизначимо тепер стрижньову суть як суть, яка не є ні асоціацією, ні позначенням, ні характеристикою. Така суть має незалежне існування.

На закінчення розглянемо приклад побудови інфологичеськой моделі бази даних "Живлення", де повинна зберігатися інформація про блюда, їх щоденне споживання, продукти, з яких готуються ці блюда, і постачальників цих продуктів. Інформація використовуватиметься кухарем і керівником невеликого підприємства громадського харчування, а також його відвідувачами.

За допомогою вказаних користувачів виділені наступні об'єкти і характеристики проектованої бази:

¾ Блюда, для опису яких потрібні дані, що входять в їх кулінарні рецепти: номер блюда (наприклад, з книги кулінарних рецептів), назва блюда, вид блюда (закуска, суп, гарячіше і тому подібне), рецепт (технологія приготування блюда), вихід (вага порції), назва, калорійність і вага кожного продукту, що входить в блюдо.

¾ Для кожного постачальника продуктів: найменування, адреса, назва продукту, що поставляється, дата постачання і ціна на момент постачання.

¾ Щоденне споживання блюд (витрата): блюдо, кількість порцій, дата.

Аналіз об'єктів дозволяє виділити:

¾ Стрижні: Блюда, Продукти і Міста;

¾ Асоціації: Склад (пов'язує Блюда з Продуктами) і Постачання (пов'язує Постачальників з Продуктами);

¾ Позначення: Постачальники;

¾ Характеристики: Рецепти і Витрата.

5.2.3 ER- діаграми і мова інфологичеського моделювання (ЯІМ)

При побудові інфологичеських моделей можна використовувати мову ER-диаграмм.

У них суть зображається поміченими прямокутниками, асоціації - поміченими ромбами або шестикутниками, атрибути - поміченими овалами, а зв'язки між ними - ненапрямленими ребрами, над якими може проставлятися ступінь зв'язку (1 або буква, замінююча слово "багато") і необхідне пояснення.

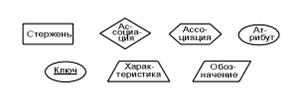

Рис.5. 2.1 Позначення, використовувані в ER-диаграммах.

Мова ER-диаграмм використовується для побудови невеликих моделей і ілюстрації окремих фрагментів великих. Частіше ж застосовується менш наочна, але змістовніша мова інфологичеського моделювання (ЯІМ), в якому суть і асоціації представляються пропозиціями вигляду:

СУТЬ (атрибут 1, атрибут 2,..., атрибут n)АСОЦІАЦІЯ [СУТЬ S1, СУТЬ S2...] (атрибут 1, атрибут 2,..., атрибут n)

ХАРАКТЕРИСТИКА (атрибут 1, атрибут 2,...)

{ СПИСОК, ЩО ХАРАКТЕРИЗУЄТ СУТЬ}

ПОЗНАЧЕННЯ (атрибут 1, атрибут 2,...)

[СПИСОК, ЩО ХАРАКТЕРИЗУЄТ СУТЬ]

де S - ступінь зв'язку, а атрибути, що входять в ключ, мають бути відмічені за допомогою підкреслення.

Для прикладу бази даних "Живлення" модель на мові ЯЇМ має наступний вигляд:

Блюда (БЛ, Блюдо, Вигляд)

Продукти (ПР, Продукт, Калорійність)

Постачальники (ПОС, Місто, Постачальник) [Місто]

Склад [Блюда M, Продукти N] (БЛ, ПР, Вага (г))

Постачання [Постачальники M, Продукти N] (ПОС, ПР, Дата_п, Ціна, Вага (кг))

Міста (Місто, Країна)

Рецепти (БЛ, Рецепт) { Блюда}

Витрата (БЛ, Дата_р, Порцій) { Блюда}

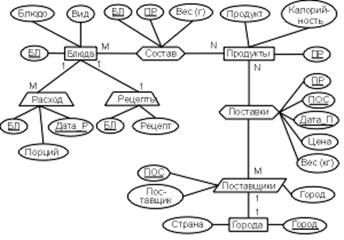

ER-диаграмма моделі бази даних "Живлення" наступний вигляд:

Рис.5.2.2 Інфологичеськая модель бази даних "Живлення"
