Протоколы СПРВ

Чувствительность приемника.

Определяется требованием к помехоустойчивости.

Ес = 5 мВ/м (В = 512 бит/с)

Ес = 10 мВ/м (В = 1200 бит/с)

Ес = 15 мВ/м (В = 2400 бит/с)



Чем больше V передачи, тем меньше чувствительность.



Э = U2 * t;



Чем больше V, тем меньше t.



ПТ – пейджинговый терминал.

КС – контроллер сети (вход от других компьютерных сетей и пейджинговых терминалов)

Рпер – радиопередатчик

Протокол №1: TNPP – протокол вхождения в пейджинговый терминал.

Протокол №2: ТАР

Протокол №3: специальный протокол завода – изготовителя.

Протокол №4: протокол радиоинтерфейса. Наиболее часто используется POCSAG. Еще разработаны перспективные высокоскоростные протоколы FLEX и ERMES.



8.11.1 Протокол POCSAG (start/stop-ный протокол).

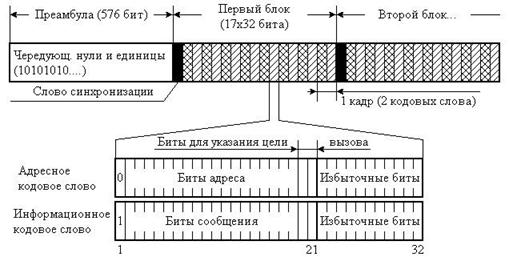

Одним из самых распространенных на сегодняшний день форматов пейджинговой передачи является протокол POCSAG (Post Office Code Standartization Advisory Group), разработанный Британским почтовым ведомством. Он предусматривает скорость передачи информации 512, 1200 и 2400 бит/сек. Сообщения передаются в асинхронном режиме: пакет сообщения может стартовать в любой момент времени и длина его не определена. Общая структура сигнала в формате POCSAG приведена на рисунке:



-идет за адресом
-для проверки на искажения



Каждому пейджеру программируется заданное временное окно.

Время передачи 1 бита при скорости передачи 1200 бит/с с сообщением из 40

символов=0,83 *10^-3 (с)

Время передачи одного кодового слова = 26,5 * 10^-3 (с)

Всего цикла = 426*10^-3 (с)

Статистически установлено, что в ЧНН интенсивность вызовов, приходящаяся на одного абонента, составляет 0,2 вызова в час. Расчёты показывают, что при рассчитанных выше параметрах, на 1 канале обслуживается 18000 абонентов. Получается фантастическое использование полосы частот радиоканалов. Для полосы 25 кГц на каждый Гц условно приходится меньше 1 абонента.

Сигнал в формате POCSAG начинается с преамбулы, состоящей из 576 бит чередующихся 0 и 1. Преамбула служит для вывода приемного устройства (пейджера) из "спящего" состояния в режим "приема" и его тактовой синхронизации.

После преамбулы следует поток блоков, содержащих физические адреса пейджеров и тексты сообщений. Длина кодовой последовательности в формате POCSAG не определена, блоки следуют один за другим каждый со своим кодовым словом синхронизации - для подстройки синхронизации приемников (при передаче длинных сообщений).

Каждый блок состоит из 17-ти 32-битных слов. Первое из них является словом синхронизации (фиксированная последовательность 32 бит), далее идет последовательность из восьми двойных слов или кадров (фреймов), нумеруемых с нулевого по 7-й.

Каждое 32-разрядное слово содержит 21 информационный бит и 11 избыточных (контрольных) бит, которые служат для определения и корректировки ошибок. Протокол предусматривает коррекцию ошибок по алгоритму Бокгауза-Чоудхудри-Хэквингема, сокращенно БЧХ(32,12), при котором в одном 32-битном кодовом слове корректируется ошибка при приеме одного неверного бита (либо 2, если расстояние между ними не превышает 6 бит), а возникновение от 2 до 5 ошибок детектируется (т.е. это слово исключается и в большинстве моделей текстовых пейджеров эта часть обозначается скобками).

В зависимости от функционального назначения блоки делятся на адресные, в которых передается физический адрес пейджера и информационные, содержащие текст сообщения.



Есть Твызова [msec], Тожидания [часы]; если Тв/Тож=1с/10000=10(-1)



Основное отличие протокола POCSAG от других протоколов пейджинговой передачи заключается в способе приема, содержащегося в начале каждого пейджингового сообщения физического адреса пейджера - кэпкода (CapCode), которому оно адресовано. Все возможные 2 млн. физических адресов разбиты на 8 групп, соответствующих 8 кадрам (фреймам) адресного блока.

Если адреса и сообщения передаются непрерывно, преамбула не нужна – система переходит в «как бы» синхронный режим.

Адресный блок состоит из адресного кодового слова и предшествующих "пустых" ("Idle") слов (специальные фиксированные 32-битовые последовательности) и формируется следующим образом: физический адрес пейджера делится на 8. Остаток от деления дает номер фрейма, в первое слово которого записывается частное от деления. Во все предыдущие фреймы записываются "пустые" слова (специальные фиксированные 32-битовые последовательности), а все оставшиеся до конца адресного блока слова пропускаются, т.е. сразу за адресным словом начинается следующий блок. Фактически остаток от деления является номером интервала времени (фрейма -frame), в котором данный пейджер будет вести прием и распознавание своего номера.

Пейджер принимает только кадры, соответствующие его адресу. Это позволяет в восемь раз увеличить адресную емкость системы и значительно повысить срок службы элементов питания.

Информационный блок служит для передачи цифровой и алфавитно-цифровой информации на пейджер, заданный адресным блоком. Он содержит слово синхронизации, информационные слова, и, если сообщение закончилось, "пустые" слова до конца блока.

В протоколе POCSAG не оговаривается, какие физические значения сигнала принимаются за 0, а какие за 1. Поэтому различные пейджеры могут воспринимать эту кодировку с точностью до наоборот. Отсюда появилось понятие инверсной кодировки POCSAG.



Инверсная кодировка POCSAG полностью совпадает с описанной выше, за исключением того, что нулевые биты заменяются единичными, а единичные биты - нулевыми.

Увеличение скорости передачи сообщений ведет к увеличению пропускной способности системы, однако при этом снижается устойчивость к помехам, а главное - снижается чувствительность радиоприема, т.е. фактически - радиус рабочей зоны приема сообщений. Для подавляющего большинства пейджеров чувствительность в зависимости от скорости передачи равна следующим значениям: 512 бит/сек - 5 мкВ/м; 1200 бит/сек - 7 мкВ/м; 2400 бит/сек - 9 мкВ/м.



Для межсистемного взаимодействия пейджинговых систем используется протокол TNPP (при роуминге). Этот адрес называется Cap кодом(КЭП кодом). На станциях же используется абонентский номер ID. Например, id11120, который соответствует Cap коду: 101011011
