Протокол FLEX (синхронный протокол в отличии от pocsag)

Протокол пейджинговой связи FLEX разработан формой Motorola. Основным достоинством этого протокола является высокая скорость передачи данных - 1600, 3200и 6400 бит/сек, а, следовательно, высокая пропускная способность. Так, если в стандарте POCSAG ресурс частоты составляет 10-15 тысяч абонентов, то во FLEX-системах ресурс частотного канала лежит в пределах 20-80 тысяч абонентов. В отличие от протокола POCSAG протокол FLEX использует синхронную передачу данных, т.е. синхронизация передатчика и приемника производится по абсолютному значению времени.

Существуют также протоколы:

· REFLEX, позволяющий осуществить обратную связь от абонента (ответ);

· INFLEX для передачи голосовых сообщений.

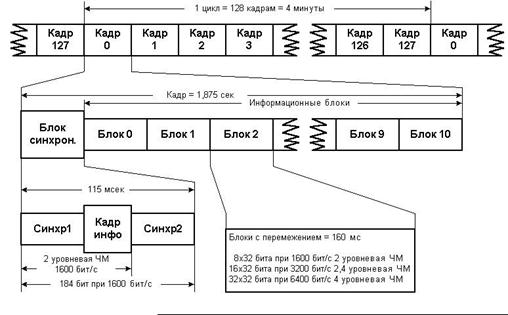

Структура формата FLEX приведена на рисунке.

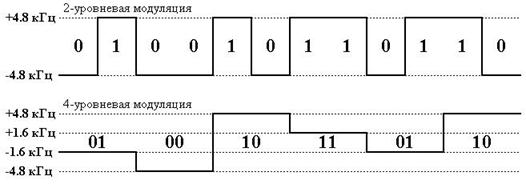

При скорости 1600 бит/сек используется 2-уровневая частотная модуляция. При скорости 3200 бит/сек может использоваться как 2-уровневая, так и 4-уровневая частотная модуляция. При скорости 6400 бит/сек используется 4-уровневая частотная модуляция. Значения девиации для различных двоичных данных при 2-уровневой и 4-уровневой частотной модуляции приведены на диаграмме

Данные в протоколе FLEX формируются в кадры, которые передаются последовательно со скоростью 32 кадра в минуту (1,875 сек на кадр). Полный цикл протокола FLEX состоит из 128 кадров, которые нумеруются от 0 до 127 и передаются ровно 4 минуты. Каждый час делится на 15 циклов, пронумерованных от 0 до 14.

Так как протокол FLEX является синхронным, для его синхронизации используются сигналы точного времени, передаваемые в начале каждого часа в кадре 0 цикла 0. При передаче этого кадра осуществляется синхронизация приемников.

Каждый кадр протокола FLEX передается 1,875 сек и состоит из блока синхронизации (115 мсек) и 11 информационных блоков (по 160 мсек на блок).

Блок синхронизации обеспечивает синхронизацию кадра и настройку пейджеров (фрагменты "Синхрон. 1" и "Синхрон.2"), а также несет информацию о номере цикла и кадра (фрагмент "Кадр инфо").

Информационные блоки содержат служебную информацию, адресное поле, задающее адреса пейджеров, которым адресованы сообщения, векторное поле, указывающее, где расположены сообщения в поле сообщений и их длину и непосредственно поле сообщений, содержащее сами сообщения.

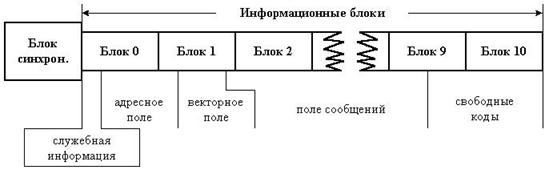

Последовательность расположения полей в кадре показана на рисунке.

Поля не привязаны к границам блока. Порядок расположения адресов пейджеров в адресном поле должен соответствовать порядку расположения векторов в векторном поле. Адреса пейджеров могут задаваться одним кодовым словом (короткий адрес), поддерживая при этом до 2 миллионов адресов, или двумя кодовыми словами (длинный адрес), поддерживая до 5 миллиардов адресов.

При кодировании информации используется код БЧХ, позволяющий восстанавливать единичные ошибки передачи данных. Кроме того, используемая в протоколе последовательность передачи сформированных бит информации позволяет восстанавливать принятые данные при пропадании сигнала на интервале до 10 мсек.

Каждый пейджер, работающий с протоколом FLEX, может принимать сообщения на любой из допустимых скоростей передачи данных (1600, 3200 или 6400 бит/с). Одним из важных следствий синхронного протокола является то, что сообщения для каждого конкретного пейджера можно помещать в кадр с определенным номером. Это позволяет пейджеру избирательно принимать один или несколько кадров из всего четырехминутного цик-ла протокола FLEX, в которые помещаются сообщения на его адрес. Если пейджер не обнаруживает своего адреса в своем кадре, он прекращает прием. Такая организация связи позволяет резко повысить срок службы батареек пейджера.

Еще одной важной отличительной особенностью протокола FLEX является возможность работы совместно с другими протоколами связи. Для этого в цикле выделяются определенные кадры для работы по протоколу FLEX, а промежутки между ними отдаются для работы по дру гим протоколам, например, POCSAG. Это позволяет компании-оператору не создавая новой инфраструктуры, постепенно перейти от работы в протоколе POCSAG на работу в протоколе FLEX.

К достоинствам протокола FLEX следует отнести:

• повышенную скорость передачи данных, а, следовательно, повышенную пропускную способность на один частотный канал;

• возможность поддержания большого количества адресов (до 5 миллиардов);

• улучшенные характеристики помехоустойчивости канала передачи;

• обеспечение энерго-экономичного режима работы пейджеров;

• возможность совместной работы с другими протоколами.

FLEX - постоянно-развивающийся протокол. В него периодически дописываются подпротоколы. Его развитием являются:

re FLEX - для двустороннего пейджинга.

in FLEX (25 кГц - канал —> 50 кГц) - передача цифровых речевых сообщений
