Графічний планшет

Графічні планшети – це периферійні пристрої, що реалізовані за своїми технологіями і мають свою сферу використання (створення рисунків, а також коректування рисунків і фотографій тощо).

До складу графічного планшета входять:

1. планшета;

2. рідкокристалічного дисплея (LCD);

3. перо (pen чи stylus);

4. мишка.

Дисплей LCD підключають до комп'ютера як другий монітор по інтерфейсу SVGA чи DVI.

Під поверхнею планшета чи LCD розміщено панель сенсорів, виконаних у вигляді матриці, елементи якої являють собою мініатюрні спіральні антени. Кожна антена працює як у режимі передавача, так і в режимі приймача (перехід з одного режиму в другій виконується кожні 20мс).

Під панеллю розміщується магнітний відображувач, що підсилює випромінювання антени й одночасно екранує магнітне поле.

У режимі передавання випромінювання антени збуджує коливання в контурі пера, що містить котушку і конденсатор. Параметри котушки і конденсатора підібрано так, щоб вони відповідали резонансній частоті спіральної антени, тому електромагнітні коливання в контурі конденсатор-котушка входять у резонанс і відбиваються назад у бік сенсорів. Електромагнітні коливання сприймаються спіральною антеною, що функціонує в режимі приймача, і передаються електронній схемі планшета, яка переводить їх з аналогової форми в цифрову і визначає положення пера в просторі (координати X, У і 2).

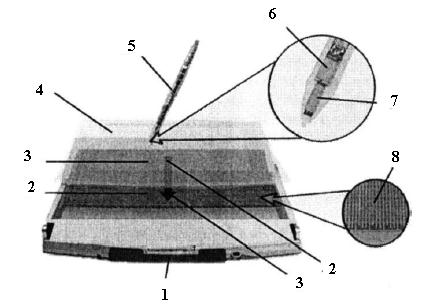

Рисунок 12.2. Компоненти і функціонування графічного планшета:

1 - підстава планшета; 2 - випромінювання; 3 - приймання;

4 - активна ділянка планшета; 5 - перо; 6 - конденсатор;

7 - ланцюг котушки; 8 - панель сенсорів

Додатково, крім координат пера, визначають також і ступінь натискання пера на поверхню планшета чи екрана LCD. Для цього розроблено дві основні технології.

Першою, простішою технологією передбачено використання зміни фазового кута частини котушки на кінчику пера і забезпечення 256 рівнів натискання (перо при цьому має таку саму товщину, що й і кулькова ручка).

За другою технологією фіксується зміна фазового кута конденсатора із застосуванням товстішого пера (такого, як перо чорнильної авторучки). За цією технологією розпізнаються 1 024 рівні натискання.

«Мишка», що входить до складу планшета (з двома чи трьома кнопками і коліщатком прокручування), визначає переміщення, натискання кнопок і прокручування за такою самою технологією приймання-передавання сигналів, що й перо. Тому вона може функціонувати тільки на поверхні планшета замість звичайної «мишки».

Основні характеристики графічного планшета:

- розмір активної ділянки;

- розмір планшета;

- точність;

- роздільна здатність;

- максимальна висота зчитування;

- кількість рівнів натискання;

- інтерфейс із комп'ютером.

Розмір активної ділянки для графічного планшета такий самий, що й диджитайзера - від 4x5" (101,6x127 мм) до 12x18" (305x457 мм). Для графічних дисплеїв на основі LCD розмір активної ділянки становить 15" чи 18" по діагоналі.

Розмір планшета зазвичай перевищує розмір активної ділянки (по ширині та висоті) на 3-6 дюймів (76,2-152,4мм).

Точність і роздільну здатність графічного планшета визначають так само, як і для диджитайзера.

Точність більшості графічних планшетів становить 0,017" (0,42 мм), а роздільна здатність - від 1 015 рядків/дюйм (40 рядків/мм) до 4 064 рядки/дюйм (166 рядків/мм).

Максимальна висота зчитування для графічного планшета має такий самий зміст, що й параметр близькості для диджитайзера і лежить у діапазоні від 0,12" (3мм) до 0,32" (8 мм).

Кількість рівнів натискання характеризує точність розпізнавання ступеня натискання на перо і може мати значення 256, 512 або 1024.

Графічні планшети підключаються до комп'ютера здебільшого по інтерфейсу USB, однак для деяких моделей можна використовувати для підключення послідовний порт (RS-232).
