Автохромні принтери

Автохромні принтери, які розробила фірма Fuji, відрізняються від інших типів принтерів тим, що, крім спеціального паперу, для друкування не потрібно ніяких інших видаткових матеріалів (чорнила, тонеру чи барвника).

Папір, використовуваний для друкування в автохромних принтерах, має структуру, показану на рис. 13.10.

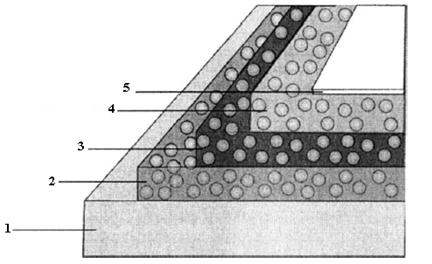

Рисунок. 13.9. Структура паперу, використовуваного для друкування автохромним принтером:

1 - основа; 2 - ціановий шар; 3 - пурпурний шар; 4 - жовтий шар;

5 - захисний теплостійкий шар

Нижній шар паперу є основою, на яку наносяться три шари, що містять мікрокапсули відповідно ціанового, пурпурного і жовтого кольорів. Ці мікрокапсули проявляються на папері під час нагрівання паперу. Зверху папір покрито тонким захисним теплостійким шаром.

Автохромний принтер містить такі основні компоненти (рис. 13.11):

- барабан;

- термічну головку;

- ультрафіолетові фіксувальні лампи;

- блок протягання паперу;

- блок керування.

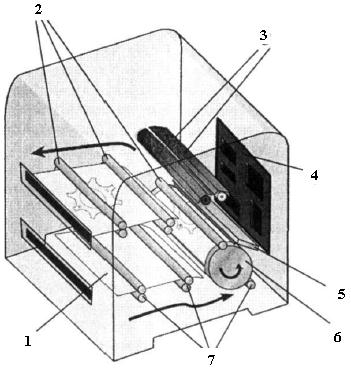

Рисунок 13.11. Основні компоненти автохромного принтера:

1 - папір; 2 - валики; 3 - фіксувальні лампи; 4 - блок керування;

5 - термічна головка; 6 - барабан; 7 - валики

Папір, що надходить із вхідного лотка, фіксується на барабані. З першим оборотом барабана папір проходить повз термічну головку, що містить нагрівальні елементи (приблизно 180 елементів на сантиметр головки), нагрівається до температури, достатньої для проявлення жовтого шару, причому кожний нагрівальний елемент може мати до 256 значень температури залежно від інтенсивності жовтого кольору. Після проходження термічної головки папір освітлюється першою ультрафіолетовою фіксувальною лампою з довжиною хвилі світла 420 нм, яка розщеплює невиявлені жовті мікрокапсули, щоб вони надалі не брали участі у процесі друкування.

Після другого обороту барабана нагрівальні елементи термічної головки

набувають вищих значень температури, що дозволяє синтезувати на папері пурпурний колір різної інтенсивності (залежно від температури нагрівання елемента). Папір освітлюється другою ультрафіолетовою фіксувальню лампою з довжиною хвилі світла 365 нм, яка виконує таку саму операцію, що й перпіа лампа, але для пепроявлепих пурпурних мікрокапсул.

І нарешті, під час третього обороту барабана елементи термічної головки нагріваються до значень температури, вищих, ніж під час другого обороту, що дозволяє виявити на папері найглибший – ціановий шар.

Після третього обороту папір знімається з барабана і спрямовується у вихідний лоток.

Блок протягання паперу забезпечує проходження паперу від вхідного лотка до вихідного, включаючи точну фіксацію паперу на барабані.

Блок керування автохромного принтера одержує з комп'ютера виведені дані та забезпечує їх посторінкове оброблення для виведення на друк. Цей блок, так само, як і блок керування сублімаційними та восковими принтерами, подає електричні сигнали елементам термічної головки для нагрівання до потрібної температури. Блок керування також синхронізує роботу механізму фіксації паперу на барабані, термічних головок і ультрафіолетових ламп. Крім цього, блок керування забезпечує взаємодію з комп'ютером відповідно до технології Plug&Play.
