В. Графическое описание алгоритма

А. Словесно-формульное описание алгоритма решения задачи

Пример

Составить алгоритм начисления зарплаты согласно следующему правилу:

если стаж работы сотрудника менее 5 лет, то его зарплата 130 руб., при стаже работы от 5 до 15 лет — 180 руб., при стаже свыше 15 лет зарплата повышается с каждым годом на 10 рублей.

Сформулируем задачу в математическом виде.

Вычислить

где ZP — зарплата; ST — стаж работы.

1. Ввести ST, перейти к п. 2.

2. Если ST < 5, то ZP: = 130, перейти к п. 4, иначе — перейти к п. 3.

3. Если ST < 15, то ZP: = 180, перейти к п. 4, иначе
ZP: = 180 + (ST - 15)10, перейти к п. 4.

4. Вывести значение ZP, перейти к п. 5.

5. Конец работы.

Прежде чем перейти к описанию алгоритма графическим способом, введем понятие блок-схемы алгоритма.

Блок-схема алгоритма представляет собой систему связанных геометрических фигур.

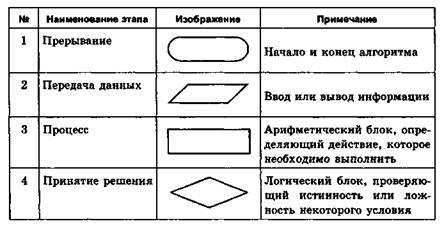

Каждая фигура обозначает один этап решения задачи и называется блоком. Порядок выполнения этапов указывается стрелками, соединяющими блоки. В схеме блоки стараются размещать сверху вниз, в порядке их выполнения. Для наглядности операции разного вида изображаются в схеме различными геометрическими фигурами:

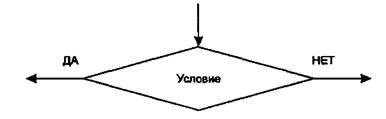

Каждый из описанных блоков № 2 и № 3 имеет один вход и один выход. Блок проверки некоторого условия (4) имеет два выхода — Да и Нет. Например:

Если условие выполняется — выходим из блока по выходу Да, если не выполняется — по выходу Нет.

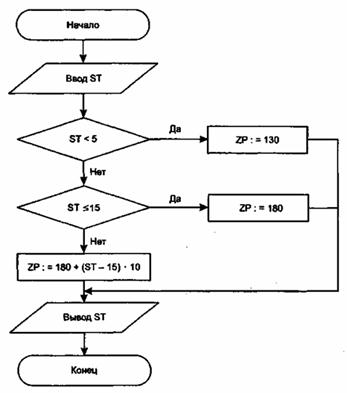

Вернемся к нашей задаче расчета заработной платы. Блок-схема описанного выше алгоритма будет иметь вид
