Максимальное число передатчиков и приемников в сети

Количество и тип соединяемых устройств

Подключение устройств

Схема подключения

На рисунке 2.12 изображена локальная сеть на основе интерфейса RS −485, объединяющая несколько приемо-передатчиков. При подключении следует правильно присоединить сигнальные цепи, обычно называемые А и В. Переполюсовка не страшна, но устройство работать не будет.

Количество устройств, подключаемых к одной линии интерфейса, зависит от типа примененных в устройстве приемопередатчиков. Один передатчик рассчитан на управление 32 стандартными приемниками. Выпускаются приемники с входным сопротивлением 1/2, 1/4, 1/8 от стандартного. При использовании таких приемников общее число устройств может быть увеличено соответственно: 64, 128 или 256.

Тип приёмопередатчиков — дифференциальный, потенциальный. Изменение входных и выходных напряжений на линиях A и B: Ua (Ub) от −7В до +12В (+7В).

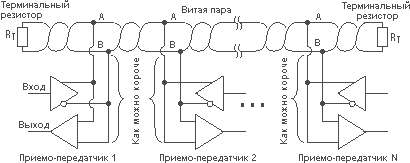

  Рисунок 2.12 −Сеть на основе RS −485





К

Простейшая сеть на основе RS-485 состоит из одного передатчика и одного приемника. RS-485 позволяет объединять в общую сеть до 128 устройств. Допустимый максимум зависит от того, насколько каждое из устройств загружает систему.

В идеале все приемники и неактивные передатчики имеют бесконечный импеданс и никогда не нагружают систему. Но реально, каждый приемник, подключенный к сети, и все неактивные передатчики имеет конечную величину входного сопротивления, и поэтому увеличивают нагрузку передатчика.

Для определения максимального количества устройств в сети была создана гипотетическая единица, называемая "единичная нагрузка (unit load)". Максимальное число единичных нагрузок на витой паре (принимая во внимание наличие должным образом согласованного кабеля, имеющего волновое сопротивление 120 Ом или больше) - 32.

Все устройства, которые подключаются к сети RS-485, должны характеризоваться отношением множителей или долей единичной нагрузки.

Например, имеем два приемника с входными микросхемами MAX3485 и MAX487. Входная микросхема приемника MAX3485 специфицирована как 1 единичная нагрузка, а микросхема MAX487 специфицирована как 1/4 единичной нагрузки. Это означает, что в одну сеть могут быть включены до 32 устройств с MAX3485 или до с 128 MAX487.
