Для построения систем управления на базе контроллеров SIMATIC S7-200 может быть использовано 4 типа центральных процессоров, каждый из которых имеет два варианта исполнения: с питанием =24В и

транзисторными выходными каскадами, а также с питанием ~120/230В и выходами в виде замыкающих контактов реле.

Наиболее простой и дешевый центральный процессор семейства, предназначенный для построения автономных узлов локальной автоматики. Оснащен 6 встроенными дискретными входами и 4 дискретными выходами. Не позволяет производить подключение модулей расширения ввода-вывода.

Центральный процессор, предназначенный для построения относительно простых систем автоматического управления, работающих автономно или в составе промышленных систем автоматического управления. Оснащен 8 встроенными дискретными входами и 6 дискретными выходами. Позволяет производить подключение до 2 модулей расширения ввода-вывода.

Центральный процессор, предназначенный для построения компактных систем автоматического управления высокой производительности, работающих автономно или в составе промышленных систем автоматического управления.

Оснащен 14 встроенными дискретными входами и 10 дискретными выходами.

Позволяет производить подключение до 7 модулей расширения ввода-вывода.

Центральный процессор, предназначен для построения компактных систем автоматического управления высокой производительности.

CPU 226/ CPU 226XM

Центральный процессор (рисунок 4.7) предназначен для построения компактных систем автоматического управления высокой производительности, работающих автономно или в составе промышленных систем автоматического управления с обменом данными по PPI интерфейсу. Оснащен 24 встроенными дискретными входами и 16 дискретными выходами. Возможно подключение до 7 модулей ввода-вывода, подключение к PROFIBUS-DP через EM 277 (ведомое
устройство) и AS-интерфейсу через CP 243-2 (ведущее устройство).

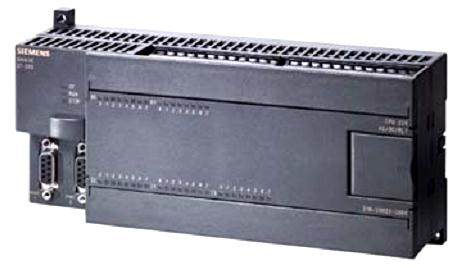

Рисунок 4.7 − Центральный процессорCPU 226/ CPU 226XM
