Основные элементы зданий

Общие сведения

Здания и сооружения и их элементы

Здания – сооружения, предназначенные для человеческой деятельности. Инженерные сооружения предназначены для решения различных технических задач, сопутствующих деятельности человека.

Основные инженерные сооружения: теле- и радиомачты или башни, дороги, искусственные сооружения (мосты, путепроводы, виадуки и т.п.), аэродромы, трубопроводы, резервуары, водонапорные башни, трансформаторные подстанции и т.д.

Составные части зданий:

- объемно-планировочные элементы (напр., этаж, комната);

- конструктивные элементы (напр., стена, фундамент);

- строительные изделия (детали).

В состав здания как инвентарного объекта входят все коммуникации: внутренние сети водопровода, газопровода, теплоснабжения, электроснабжения, связи, теле- радио-коммуникации, сигнализации и подъемники.

Классификация зданий и сооружений по различным признакам, основные требования, предъявляемые к зданиям, а также их архитектурно-планировочные решения рассмотрены ранее в разделе 3 настоящего пособия.

Строительные конструкции (элементы) могут быть несущими, ограждающими либо они могут выполнять одновременно несущие и ограждающие (совмещенные) функции. Основные конструктивные элементы здания показаны на рисунке.

Несущие конструкции здания (сооружения) воспринимают нагрузки его массы, находящихся в нем людей, оборудования, внешних воздействий (снега, ветра). Обеспечивают прочность, жесткость и устойчивость здания (сооружения). К несущим конструкциям зданий относятся фундаменты, колонны, стены и перекрытия.

Ограждающие конструкции здания предназначены для защиты его внутренних объемов от внешней среды, а также для изоляции одного помещения от другого. Ограждающие конструкции: наружные и внутренние стены, перегородки, перекрытия и полы, покрытия, дверные и оконные заполнения, фонари. Стены и перекрытия могут выполнять совмещенные функции несущих и ограждающих конструкций.

Фундаменты представляют собой подземную конструкцию, предназначенную для передачи и распределения нагрузки от здания на основание - грунт.

Стены здания (сооружения) бывают наружными и внутренними. Наружные отделяют помещения от внешней среды, внутренние разделяют одно помещение от другого. Стены в здании (сооружении) одновременно как правило выполняют функции несущих конструкций. По характеру работы под нагрузкой стены подразделяют на несущие, самонесущие и ненесущие (навесные).

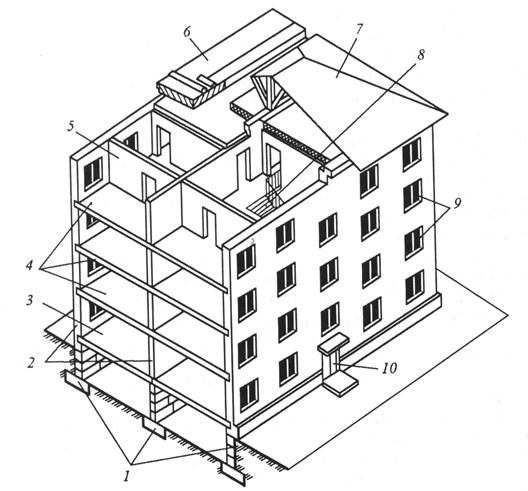

Рисунок - Основные элементы здания:

1 – фундамент, 2 – наружные стены, 3 – подвальное перекрытие, 4 – междуэтажные перекрытия, 5 – внутренние стены, 6 – плоская крыша, 7 – скатная крыша, 8 – лестница,

9 – окна, 10 – наружная дверь

Отдельные опоры (колонны, столбы, стойки) предназначены для передачи нагрузок перекрытий и других элементов здания на фундаменты.

Перекрытие представляет собой горизонтальную конструкцию, разделяющую внутреннее пространство здания на этажи.

В верхней части здания устраивается крыша, которая защищает его от атмосферных воздействий. Верхняя водонепроницаемая оболочка крыши называется кровлей.

Перегородки устраивают для разделения внутреннего объема этажа на отдельные помещения.

Двери предназначены для сообщения между соседними помещениями или между помещениями и наружным пространством.

Окна заполняют соответствующие проемы в стенах и перегородках и предназначаются для освещения помещений естественным светом и для их проветривания. В производственных зданиях для этих целей используют также фонари.

Лестницы, лифты, эскалаторы, пандусы рассчитаны на сообщение между помещениями, расположенными в разных этажах.

Для обеспечения в зданиях требуемых эксплуатационных, гигиенических и комфортных условий предусматривается санитарно-техническое и инженерное оборудование (системы отопления, водоснабжения, вентиляции, кондиционирования воздуха, канализации, газификации и др.).
