Прогоны
ОТДЕЛЬНЫЕ ОПОРЫ -ж/б колонны -стойки из асбестоцементных труб, заполняемые по необходимости арматурой и бетоном. -кирпичные столбы -деревянные стойки
Называются горизонтальные конструктивные элементы, воспринимающие вертикальные и горизонтальные нагрузки и на которые опираются плиты перекрытия. Ж/б прогоны опирают на колонны или стены через ж/б подушки. На внутренних и наружных опорах прогоны соединяют между собой и с стенами анкерами. Опирание прогонов:- непосредственно на колонну (платформенный стык) -в прорез колонны (вилочное соединение) -на консоли колонн

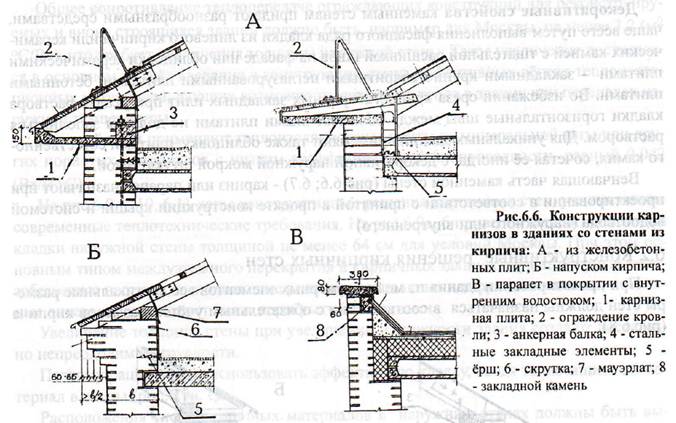

Архитектурно-конструктивные элементы стен: -проемы - незаполненное пространство в кладке стен для оконных и дверных блоков. Для удобства установки столярных блоков окон и дверей и уменьшение инфильтрации холодного воздуха кладку простенков между проемами выполняют с четвертями – выступами наружного ряда кладки в сторону проема на четверть длины кирпича, на 65 мм. -простенки - часть стены, расположенная между проемами. В простенках оставляют четверти для удобства монтажа блоков и устранения продуваемости. -парапет - верхняя часть стены в зданиях с плоской кровлей - фронтон - верхняя часть стены треугольной формы, обрамленное карнизом,либо щипец (верхняя часть у торцовой стены). -цоколь - нижняя часть наружной стены. Конструктивные решения: штукатурка цементным раствором, облицовка кирпичом, плитками, природным камнем. -карниз - горизонтальный выступ из стены, различают: главный, промежуточный, сандрики. По конструктивному решению различают:- выложенные из кирпича напуском на 6-8 см. с общим выносом до 30 см.; -из сборных ж/б плит, заделанные в кладку;

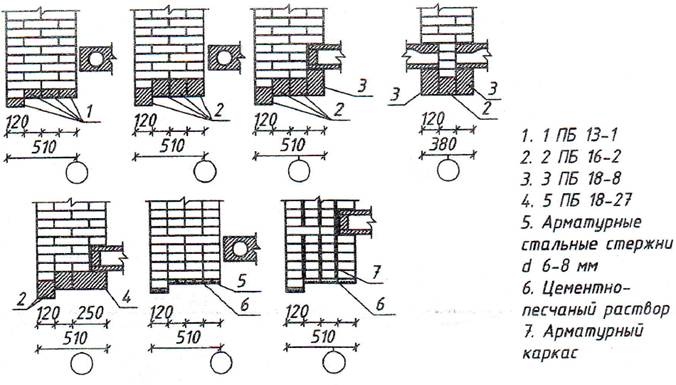

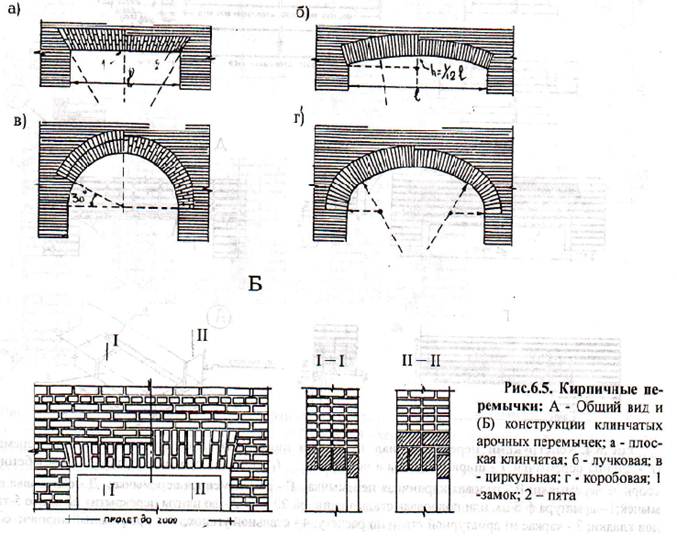

-из сборных ж/б плит, уложенные на кронштейны. -перемычки - горизонтальные элементы, перекрывающие проемы. Различают: 1-по материалу: ж/б, металлические, кирпичные, деревянные; 2-по конструкции: балочные, арочные; 3- по восприятию нагрузок: несущие, ненесущие. Распространены перемычки: ж/б-брусковые, плитные; кирпичные – рядовые до 2 м (выкладываемые на растворах повышенных марок и усиленных арматурой), арочные, уложенные наклонными рядами по специальной опалубке, клинчатые, укладываемые тычками наклонно. Маркировка перемычек: Б – брусковая самонесущая, несущая нагрузку только от кладки; БУ – брусковая усиленная - несущая дополнительно нагрузку от перекрытия; БП – плитная, рассчитанная только на собственный вес и вес от кладки; БГ –балочная, с нижней опорной полкой, для тех же нагрузок, что БУ. Первая цифра означает тип (размер) сечения перемычки; Далее длина в дм, и несущая способность в кН/м3
