Интрузивные тела

Замер элементов залегания пласта

Характеристики залегания пласта

Положение пласта в пространстве определяется азимутами простирания и падения, а также (истинным) углом падения.

Азимутом простирания является азимут любой горизонтальной линии, лежащей в плоскости пласта

Азимут падения – азимут линии пересечения вертикальной плоскости, проходящей через линию наибольшего уклона пласта (ската воды) с горизонтальной плоскостью, проходящей через линию простирания. Азимуты падения и простирания отличаются на 90 градусов

Угол падения образуется линией наибольшего уклона пласта – линией падения и ее проекцией на горизонтальную плоскость.

Ориентировка с помощью горного компаса
- Азимут на точку равен углу между направлением на север и на эту точку, измеренному по часовой стрелке.Чтобы измерить азимут горным компасом, надо направить его так чтобы «0» лимба со знаком севера «С», был направлен в нужном направлении (продолной гранью параллельно направлению) и прочесть значение искомого азимута по показанию северного конца магнитной стрелки.

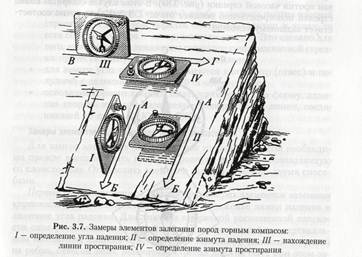

Осуществляется горным компасом

· Азимут простирания замеряется при ориентировке боковой стороны компаса параллельно линии простирания и соответственно направлении 0 шкалы по простиранию

· Азимут падения замеряется при ориентировке компаса 0 шкалы (северным торцом компаса) в сторону падения пласта.

· Угол падения замеряется по угломеру (эклиметру) компаса, при ориентировке боковой грани параллельно линии падения пласта

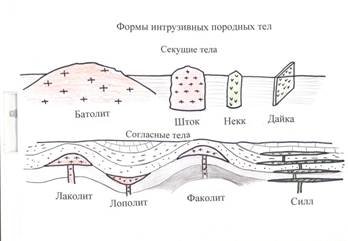

Могут быть секущими (несогласными) или пластовыми – согласными.

Выделяют несогласые тела:

Батолиты огромные тела площадью более 100 кв.км

Штоки – столбообразные тела площадью менее 100 кв. км.

Некки – трубообразные тела с диаметром в десятки и менее метров

Дайки – уплощенные вертикальные тела небольшой толщины и значительно большей протяженности

Апофизы – ответвления от основных тел.
