Многократная экстракция для частично растворимых жидкостей

Однократная экстракция для частично растворимых жидкостей.

Схема установки представлена на рис. 284.

Рис. 284. Однократная экстракция. 1 - экстрактор, 2 - отстойник,

F - исходная смесь, S - растворитель, М - смесь двухфазной системы, E - экстракт, R - рафинат.

Материальный баланс

Соотношение потоков определяется по правилу отрезков на тре­угольной диаграмме / Розебума/, которая представлена на рис. 285.

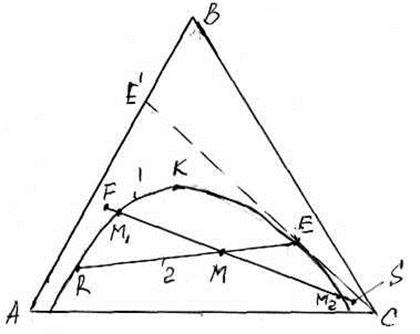

Рис. 285. Изображение однократной экстракции на треугольной

диаграмме.

1 - бинодальная кривая, К- критическая точка, 2 - коннода /хорда равновесия/.

Из диаграммы на рис. 285

;

Расход растворителя

;

Очевидно, что в точке М₁, расход растворителя будет минимальным, а в точке M₂ - максимальным.

Точка Е' определяет состав экстракта после удаления раствори­теля.

Для более полного извлечения компонента из исходной смеси применяют многократную экстракцию.

Схема установки и треугольная диаграмма представлены на рис.286.

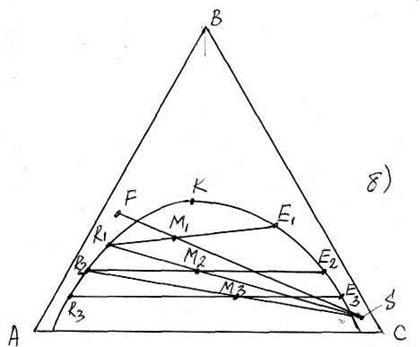

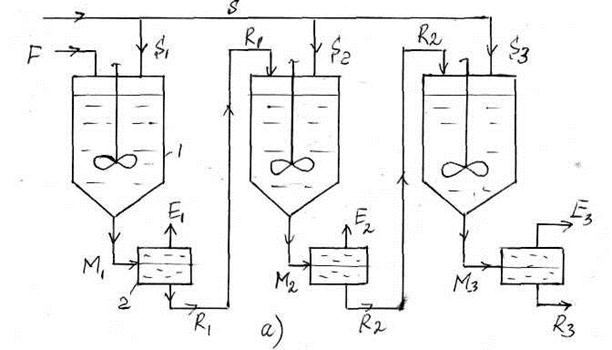

Рис. 286. Схема установки а/ и треугольная диаграмма

б/ для многократной экстракции. 1 - экстрактор, 2 - отстойник /сепаратор/.
