Оборудование теплового пункта

Место, где теплопотребляющие системы присоединяются к тепловой сети (ввод) и где устанавливаются оборудование, арматура и приборы для подготовки теплоносителя и распределения его по отдельным системам (воды или пара), а также для регулирования и учета расхода теплоносителя, называется тепловым пунктом.

Тепловые пункты устанавливают как индивидуального типа — для каждого здания, так и групповые — для группы зданий. Схема и оборудование теплового пункта зависят от вида и параметров теплоносителя и назначения теплопотребляющей системы.

Для присоединения теплопотребляющих систем к водяным теплосетям используется две принципиально отличные схемы — зависимая и независимая. При зависимой схеме присоединения вода из тепловой сети поступает непосредственно в системы абонентов. При независимой схеме вода из сети поступает в теплообменный аппарат, где нагревает вторичный теплоноситель, используемый в системах.

Рассмотрим схемы присоединения систем отопления к водяной тепловой сети:

1. Непосредственное присоединение системы к подающему теплопроводу (рис.4, а). Так присоединяются системы водяного отопления, в которых температура поверхности нагревательных приборов не ограничивается, и системы воздушного отопления.

2. Непосредственное присоединение с установкой элеватора для подмешивания охлажденной воды (рис. 4, б). Этот способ присоединения еще широко применяется при застройке жилых кварталов зданиями до 12 этаже. Вода из подающего теплопровода поступает после регулятора расхода РР через патрубок 1 в элеватор Э. Через участок трубопровода 2 в элеватор подсасывается часть охлажденной воды, возвращающейся из системы отопления в обратный теплопровод сети. Смешанная вода подается элеватором в систему отопления по трубопроводу 3. За счет разности давлений в подающем и обратном теплопроводах создается повышенная скорость на выходе из сопла элеватора, необходимая для создания эффекта инжекции.

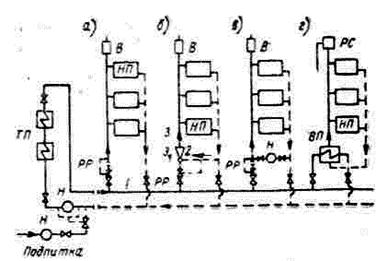

Рис. 4. Схемы присоединения систем отопления к водяной тепловой сети:

РС – расширительный сосуд; ТП – теплофикационные подогреватели; ВП – водоподогреватель; НП – нагревательные приборы; Э – элеватор; В – воздухосборник; Н – насос; РР – регулятор расхода.

3. Непосредственное присоединение с установкой насоса для подмешивания охлажденной воды (рис. 4, в). Этот вариант зависимого присоединения при соответствующих насосах может применяться вместо элеваторной схемы, а также в тех случаях, когда на вводе разность давлений для работы элеватора недостаточна.

4. Присоединение по независимой схеме, т.е. при помощи теплообменного аппарата — водяного водоподогревателя (рис. 4, г). При независимой схеме присоединения давление в местной системе отопления не зависит от давления в тепловой сети. В связи с увеличением тепловой нагрузки и радиуса действия тепловых сетей эта схема является более рациональной, она лучше согласуется с новыми повышенными требованиями на присоединение систем водяного отопления к тепловым сетям.

Системы парового отопления, калориферы и тепловые установки технологического назначения присоединяются к паровым сетям непосредственно или через редукционный клапан, которым достигается снижение давления.

Системы водяного отопления присоединяются к паровым сетям по схеме, аналогичной той, которая приведена на рис. 4,г, но вместо водо-водяного нагревателя устанавливается пароводяной нагреватель. Первичным теплоносителем в пароводяном нагревателе служит пар, вторичным — вода. Системы горячего водоснабжения присоединяются к теплосети через водоводяные нагреватели при теплоносителе воде и через паровые нагреватели при теплоносителе паре.
