ОСНОВНЫЕ ПРИНЦИПЫ ТЕХНОЛОГИИ МОНТАЖА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Лекция 14.

3. Технологическая структура монтажных процессов

4. Способы и средства транспортирования конструкций

5. Приемка и складирование сборных конструкций

6. Подготовка элементов конструкций к монтажу

Монтаж - комплексный процесс сборки зданий и сооружений из укрупненных конструкций, деталей и узлов заводского изготовления. Монтаж является ведущим технологическим процессом строительного производства. Этому способствует наличие развитой промышленности по производству сборных конструкций, разнообразных и эффективных средств механизации, современные достижения в области технологии и организации строительного производства, возможность осуществлять монтаж поточными методами.

Изготовление и монтаж конструкций связаны между собой опера­циями транспортирования сборных элементов от мест изготовления к месту их установки. Перенесение значительной части строительных процессов в заводские условия позволяет облегчить и улучшить усло­вия труда, сократить затраты, снизить стоимость продукции, механизи­ровать на строительной площадке монтажные процессы.

Монтаж строительных конструкций осуществляют не только при возведении полносборных, но и в других типах зданий. При строи­тельстве здания с кирпичными стенами, например, монтируют сбор­ные фундаментные блоки, элементы каркаса (колонны и ригели), пли­ты перекрытий и покрытия, лестничные марши и площадки и т. д.

Удельный вес монтажных работ в строительстве постоянно увели­чивается. Происходит с одной стороны снижение массы отдельных элементов за счет применения более высоких марок цемента для их производства и использования качественных крупных и мелких напол­нителей бетона, с другой стороны - укрупнение сборных конструкций, доведение их до максимальной заводской и технологической готовно­сти. Получают распространение методы подъема этажей и перекрытий, конвейерная сборка и блочный монтаж покрытий промышленных зда­ний, комплектно-блочный монтаж укрупненных конструкций, включая уже смонтированное в них технологическое оборудование, монтаж полностью собранных мачт и башен, надвижка отдельных конструк­ций, целых зданий и сооружений.

Первые башенные краны имели грузоподъемность до 3 т, сейчас мобильные краны для жилищного строительства выпускают грузо­подъемностью 8... 10 т, высота возводимых зданий не лимитируется, но в целом обычно не превышает 40 этажей. Для промышленного строи­тельства производят краны грузоподъемностью до 800... 1000 т. Одно­временно с этим применяют бескрановые методы монтажа, основан­ные на использовании домкратов и электромеханических подъемни­ков. Все шире применяют средства дистанционного управления мон­тажным процессом на базе теле- и радиосвязи, вступает в промышлен­ное освоение роботизация монтажных операций.

В начале 90-х годов в России крупнопанельные и крупноблочные дома составляли около 45% вводимого жилого фонда, в некоторых го­родах такие здания составляли до 90% всей жилой площади. В даль­нейшем по мере совершенствования и внедрения в строительное про­изводство прогрессивных технологическо-организационных факторов индустриализации будут возрастать объемы и роль монтажа строи­тельных конструкций, обеспечивая сокращение себестоимости и сро­ков возведения зданий и сооружений.

В общей структуре применения бетона в России сборный железо­бетон доминирует и в ближайшей перспективе такое положение сохра­нится. Все большее распространение применение сборного железобе­тона находит в европейских странах. Существует много объективных причин для расширения внедрения сборного железобетона. Важным фактором являются климатические условия, стремление перенести процесс изготовления конструкций в закрытые помещения. В условиях стационарного производства намного легче обеспечить стабильное ка­чество продукции через организацию пооперационного контроля. Со­временные полимерные материалы, применяемые при изготовлении опалубочных форм, позволяют существенно разнообразить виды изде­лий и варианты их архитектурной отделки. Применение химических добавок при изготовлении сборного железобетона позволяет сократить продолжительность или совсем отказаться от таких приемов как виб­рирование бетонной смеси в целях ее уплотнения. Подбор составов бе­тона и конструкции форм позволяют в настоящее время получать вы­сокоточные изделия с допусками в мм.

Важным фактором является в настоящее время внедрение энерго­сберегающих технологий производства сборного железобетона, кото­рое базируется на применении нового поколения цементов и химиза­ции бетона - расширение применения добавок многофункционального назначения.

Одним из побудительных факторов может служить и высокая сейс­мостойкость железобетонных панельных зданий. Сейчас, когда повы­шена сейсмическая бальность ряда регионов России, ориентация на строительство панельных зданий может стать определяющей.

2. Организационные принципы монтажа

Организационные принципы включают:

■ первостепенное выполнение работ нулевого цикла, включая прокладку коммуникаций к зданию;

■ поточный метод монтажа при увязанном по производительности комплекте подъемно-транспортных машин;

■ монтаж конструкций с транспортных средств («с колес»);

■ предварительное укрупнение на земле конструкций в неизменяемые блоки;

■ разбивка здания на монтажные участки или захватки с закрепленными на них комплексными бригадами рабочих и монтажны­ми механизмами;

■ обеспечение ритмичной сдачи отдельных смонтированных уча­стков возводимого сооружения для выполнения последующих работ;

■ выбор методов монтажа и механизмов на основе технико-экономического сравнения вариантов.

3. Технологическая структура монтажных процессов

Важным фактором для строителей является технологичность возво­димого здания в целом, включая технологичность используемых мон­тажных элементов, которые подразумевают:

■ минимальное количество типоразмеров монтируемых элементов, т. е. степень типизации конструкций;

■ максимальная строительная готовность поставляемых конструкций - степень точности геометрических размеров и положения закладных деталей;

■ удобство строповки, подъема, установки и выверки всех элемен­тов;

■ простота и удобство заделки всех стыков и заливки швов;

■ близкий к 1 показатель монтажной массы, выражающий отношение среднего веса конструкций к максимальному, т. е. их укрупненность и равновесность.

Комплексный технологический процесс монтажа сборных строи­тельных конструкций - совокупность процессов и операций, в резуль­тате выполнения которых получают каркас, часть здания или сооруже­ния, полностью возведенное сооружение. Вся совокупность процессов, позволяющая получить готовую смонтированную продукцию, состоит из транспортных, подготовительных, основных и вспомогательных процессов.

Транспортные процессы состоят из транспортирования конструк­ций на центральные и приобъектные склады, погрузки и разгрузки конструкций, сортировки и укладки их на складах, подачи конструк­ций с укрупнительной сборки или складов на монтаж, транспортирова­ние материалов, полуфабрикатов, деталей и приспособлений в зону монтажа. При складировании конструкций особо контролируют их ка­чество, размеры, маркировку и комплектность. При монтаже зданий с транспортных средств исключаются процессы разгрузки и сортиров­ки, так как конструкции сразу подаются на монтаж.

Подготовительные процессы включают: проверку состояния кон­струкций, укрупнительную сборку, временное (монтажное) усиление конструкций, подготовку к монтажу и обустройство, подачу конструк­ций в виде монтажной единицы непосредственно к месту установки. Дополнительно входят процессы по оснастке конструкций приспособ­лениями для временного их закрепления и безопасного выполнения работ, нанесение установочных рисок на монтируемые элементы, навеска подмостей и лестниц, если это требуется выполнить до подъема конструкций.

Вспомогательные процессы включают подготовку опорных по­верхностей фундаментов, выверку конструкций, если еевыполняют после их установки, устройство подмостей, переходных площадок, ле­стниц и ограждений, выполняемых в период установки конструкций.

Основные или монтажные процессы - установка конструкций в проектное положение, т. е. собственно монтаж. В состав монтажных процессов входят:

■ подготовка мест установки сборных конструкций;

■ строповка и подъем с необходимым перемещением в простран­стве, ориентировании и установке с временным закреплением;

■ расстроповка;

■ окончательная выверка и закрепление;

■ снятие временных креплений;

■ заделка стыков и швов.

В зависимости от вида конструкций, монтажной оснастки, стыков и условий обеспечения устойчивости, выверку можно осуществлять в процессе установки, когда конструкция удерживается монтажным кра­ном, или после установки при временном ее закреплении.

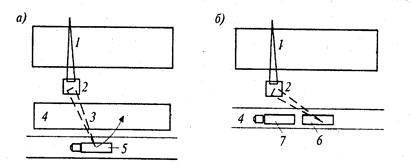

  Рис. 14.1. Принципиальные схемы монтажа со склада и с транспортных средств: а - монтаж со склада; б - то же, с транспортных средств; 1 - возводимое здание; 2 - кран; 3 -склад конструкций; 4 - дорога; 5 - тягач с полуприцепом под разгрузкой; 6 - полуприцеп после монтажа с него конструкций; 7-постановка полуприцепа с конструкциями под кран Приведенная структура процесса монтажа строи-тельных конструк­ций являет-ся обобщающей и в каждом конкретном случае может быть уточнена в сторону увеличения или уменьшения подлежащих выпол­нению отдельных операций и процессов. Монтаж строительных конструкций (с точки зрения его организа­ции) может быть осуществлен по двум схемам: монтаж со склада и монтаж странспортных средств (рис. 14.1).

При осуществлении монтажа со склада все технологические опе­рации, рассмотренные ранее, выполняют непосредственно на строи­тельной площадке.

Монтаж «с колес» предполагает выполнение на строительной площадке в основном только собственно монтажных процессов. Пол­ностью изготовленные и подготовленные к монтажу конструкции по­ставляют на строительную площадку с заводов-изготовителей в точно назначенное время и эти конструкции непосредственно с транспорт­ных средств подают к месту их установки в проектное положение. Та­кая организация строительного процесса должна обеспечивать ком­плектную и ритмичную доставку только тех конструкций, которые должны быть смонтированы в данный конкретный момент. Этот метод прогрессивен, при нем практически отпадает потребность в приобъект­ном складе, исключается промежуточная перегрузка сборных элемен­тов, создаются благоприятные условия для производства работ на стесненных строительных площадках, организация труда на строитель­ной площадке начинает напоминать заводскую технологию сборочного процесса, обеспечивается ритмичность, непрерывность строительного процесса.

4. Способы и средства транспортирования конструкций

Доставка конструкций на строительную площадку может осущест­вляться всеми видами транспорта, а именно, наземным - автомобиль­ным, железнодорожным, тракторным; водным и воздушным.

Основные факторы, влияющие на выбор строительного транспорта:

■ месторасположение строительства;

■ существующие вблизи транспортные коммуникации;

■ расположение заводов, комплектующих стройку сборными кон­струкциями;

■ временные и погодные условия;

■ масса, габариты конструкций, дальность их транспортирования.
Основной вид транспорта для перевозки сборного железобетона -автомобильный при дальности транспортирования до 200 км.

Отпуск сборных конструкций производят при достижении бетоном 100%-ной прочности в зимнее время и 70%-ной прочности в летнее, при условии, что завод-изготовитель гарантирует набор бетоном ма­рочной прочности к 28-дневному возрасту.

Элементы длиной до 6 м транспортируют на бортовых автомаши­нах. Более длинные элементы - на автопоездах с прицепами и на без­бортовых полуприцепах при массе элементов более 14 т; на прице­пах-трайлерах - до 40 т; на панеле-, фермо-, блоковозах — до 35 т.

При транспортировании длинномерных конструкций на фермовозах и аналогичных транспортных средствах боковые усилия от прохождения кривых участков дороги воспринимаются рамой машины. Ско­рость движения транспорта назначают из соображения сохранности доставляемых конструкций.

Укладку сборных элементов на транспортные средства производят с учетом следующих требований:

■ элементы должны находиться в положении, близком к проектно­му, за исключением колонн, которые перевозят в горизонталь­ном положении;

■ необходимо, чтобы элементы опирались на деревянные инвен­тарные прокладки и подкладки, располагаемые в местах, указанных в рабочих чертежах на изготовление этих элементов. Толщина прокладок и подкладок должна быть не менее 25 мм и не менее высоты петель и других выступающих частей элементов. Применение промежуточных прокладок не допускается;

■ при многоярусной погрузке подкладки и прокладки следует рас­полагать строго по одной вертикали;

■ элементы необходимо тщательно укреплять с целью предохране­ния от опрокидывания, продольного и поперечного смещения, а также ударов друг о друга;

■ офактуренные поверхности элементов должны быть защищены от повреждений.

Горизонтально перевозят элементы, укладываемые в сооружение и работающие в горизонтальном положении: балки, ригели, прогоны, плиты и панели перекрытий, балконные и кровельные плиты, высокие (более 1,5 м) стеновые блоки; а также длинномерные сборные конст­рукции - колонны и сваи.

Вертикально и наклонно транспортируют стропильные и подстро­пильные фермы, стеновые панели, панели перегородок.

Объемные элементы - блок-комнаты, блок-квартиры, санитар-нотехнические кабины перевозят в проектном положении.

Транспортирование по железным дорогам допускается только на особо дальние расстояния. Длинномерные изделия перевозят на двух платформах с шарнирным опиранием, исключающим возникновение изгибающих усилий в перевозимых конструкциях на кривых участках железнодорожного пути.

Металлические конструкции часто доставляют по железной дороге на большие расстояния в виде отдельных составных узлов, мелкие ме­таллические элементы при этом транспортируют пакетами.

Деревянные конструкции из-за их малой жесткости в готовом виде перевозят редко, в основном - в разобранном виде по элементам пакетами.

При транспортировании автомобильным и железнодорожным транспортом размер грузов должен вписываться в габариты подвижно­го состава. Всякие отклонения от этих габаритов по высоте, ширине, длине требуют специального согласования и контролируемых условий перевозки.

Необходимый запас конструкций на складе устанавливают проек­том производства работ с учетом календарного графика монтажа и площадей, которые могут быть отведены для раскладки конструк­ций в зоне действия кранов. Разгрузку доставленных на строитель­ную площадку сборных конструкций обычно производят специаль­ным разгрузочным самоходным краном и реже основным монтажным механизмом. Более экономичным и менее трудоемким является «мон­таж с колес».

5. Приемка и складирование сборных конструкций

Монтирующая организация принимает поступающие на строитель­ную площадку конструкции. Приемку сборных конструкций произво­дят по паспортам на эти изделия с учетом допускаемых отклонений в размерах и по комплектовочным ведомостям. При приемке достав­ленных изделий необходимо проверять:

■ наличие штампа ОТК завода;

■ наличие осевых рисок и отметку положения центра тяжести кон­струкции;

■ наличие монтажных рисок для односторонне армированных элементов;

■ отсутствие повреждений, правильность геометрических разме­ров, расположение и крепление закладных деталей, наличие и проходимость каналов, отверстий и т. д.;

■ соответствие лицевой поверхности изделия требованиям проекта;

■ отсутствие деформаций, раковин, трещин, наплывов;

■ наличие необходимых борозд, ниш, четвертей, выпусков армату­ры, защитных покрытий у закладных деталей.

Если изделие оказалось некачественным, его бракуют, оформляют соответствующий рекламационный акт при участии представителей ге­нерального подрядчика, монтирующей организации и предприятия-из­готовителя. Изделие подвергается ремонту, если это возможно, или от­правляется назад изготовителю. Взамен на строительную площадку поставляется новое, качественное изделие.

Складирование сборных элементов. Трудозатраты на хранение конструкций от общей трудоемкости монтажных работ составляют для металлоконструкций 12...25%, для железобетонных конструкций - 13...27%.

Склады размещают на спланированной площадке, с учетом стока ливневых и талых вод. Склады делят на центральные у путей прибы­тия грузов и приобъектные.

Величина запаса сборных конструкций зависит от условий достав­ки и может изменяться от полного объема элементов на здание прак­тически до нуля, когда монтаж здания осуществляют с транспортных средств. Обычный запас конструкций — на 3...7 дней работы монтаж­ных кранов. В отдельных экстремальных случаях запас конструкций доводят до 1 месяца работы.

При хранении конструкций на приобъектном складе необходимо:

■ раскладывать сборные элементы и размещать штабеля в зоне действия монтажного крана с учетом последовательности монта­жа;

■ конструкции, имеющие большую массу (или парусность), распо­лагать вблизи монтажного крана;

■ хранить сборные элементы в условиях, исключающих их дефор­мирование и загрязнение;

■ на территории склада установить указатели проездов и прохо­дов.

■ Все элементы складируют на деревянных подкладках размером 6x6 и 8х8 см, при этом должны быть обеспечены соосность укладки элементов, исключены возможности образования трещин и перенапряжений в бетоне конструкций (рис. 14.2).

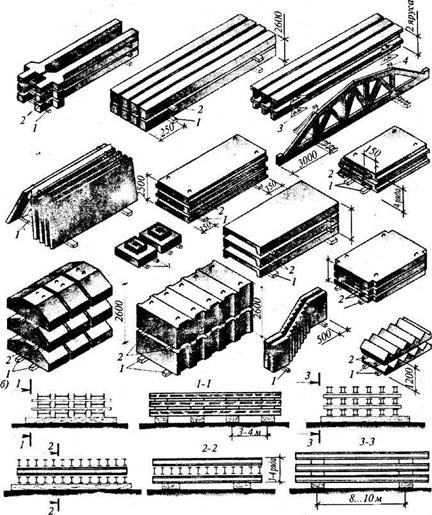

Рис. 14.2. Складирование железобетонных (а) и металлических (б) конструкций: / - подкладки; 2 - прокладки; 3 - металлические опоры; 4 - кассета



На складе более тяжелые конструкции располагают ближе к мон­тажному крану, а более легкие - дальше. С целью сокращения площа­ди склада конструкции обычно хранят в штабелях. Проходы между штабелями необходимо устраивать в продольном направлении через каждые два смежных штабеля, в поперечном - не реже чем через 25 м. Ширина поперечных проходов должна быть не менее 0,7 м, а разрывы между штабелями - не менее 0,2 м. Складирование элементов необхо­димо организовать так, чтобы иметь доступ к любой конструкции для возможности определения ее маркировки и подготовки к монтажу.

Панели перекрытия, колонны, ригели, надколонные и пролетные плиты должны находиться в штабелях в горизонтальном положении. Оптимальные размеры штабелей: для колонн - 4 ряда, для ригелей и прогонов - 3 ряда, для плит покрытий и перекрытий — до 10... 12 ря­дов, но максимальная высота штабеля не должна превышать 2,5 м.

    Рис. 14.3. Раскладка колонн в зоне монтажа На складе стеновые панели устанавливают вертикально или на­клонно в металлических пирамидах или кассетах, крупноразмерные перегородки также складируют в деревянных кассетах, в положении, близком к вертикальному. (рис. 14.3), подкрановые балки - параллельно ряду колонн на расстоя­нии от них 40...50 см. Расположение сборных элементов на складе должно

быть таким, чтобы при их подъеме для установки в проектное положение вылет стрелы крана не изменялся, т. е. стрела крана при монтаже не поднималась и не опускалась.

Железобетонные и металлические элементы каркаса одноэтажных промышленных зданий укладывают у мест установки: легкие колонны -вершинами к фундаменту, тяжелые - нижним концом к фундаменту.

6. Подготовка элементов конструкций к монтажу

Подготовка элементов к монтажу предусматривает: укрупнительную сборку в. плоские или пространственные блоки, временное уси­ление элементов для обеспечения их устойчивости и неизменяемости при подъеме, обустройство подмостями, лестницами, ограждениями и другими временными приспособлениями для безопасного и удобно­го ведения работ, закрепление страховочных канатов, расчалок, оття­жек и др.

Укрупнительная сборка. Укрупнительная сборка необходима в тех случаях, когда из-за га­баритных размеров или массы элементов их невозможно доставлять на строительную площадку в готовом, собранном виде. Из доставленных сборных железобетонных элементов (отправочных марок) производят укрупнительную сборку ферм длиной 24 м и более, высоких колонн одноэтажных промышленных зданий тяжелого типа. Иногда собирают плоскостные блоки - железобетонные колонны и ригели, создавая рам­ные системы, фермы покрытий, доставляемые в виде двух половин, X панели стен, опускных колодцев и других конструкций. В металличе­ских конструкциях сборку на строительной площадке выполняют для тех же конструкций, а также ферм покрытий с фермами световых и аэрационных фонарей.

Укрупнительную сборку осуществляют преимущественно на скла­дах конструкций или на специальных площадках с устройством ста­ционарных стеллажей. Элементы, подлежащие укрупнению в длину, подают краном со склада и укладывают на опоры стенда или кассет таким образом, чтобы совпали их продольные оси. Затем производят подгонку торцов или выпусков арматуры для достижения соосности элементов или отдельных стержней. После установки дополнительных хомутов и сварки стержней монтируют опалубку и производят бетони­рование стыков. Класс бетона, которым бетонируют стык, и прочность его после твердения устанавливается проектом. Обычно класс бетона принимают такой же, как у соединяемых элементов, либо на один класс выше.

В последние годы широко применяют укрупнение конструкций в монтажные и монтажно-технологические блоки. Такое укрупнение существенно сокращает сроки строительства, так как ведется парал­лельно и даже с опережением возведения здания. Укрупнительную сборку при значительных объемах работ по укрупнению конструкций производят на сборочных площадках, оборудованных стендами или кондукторами, позволяющими закреплять конструкции и осуществлять их выверку и рихтовку в процессе сборки; иногда оборудуют конвей­ерные линии. Сборные площадки располагают в зоне действия мон­тажных кранов или вблизи монтируемых объектов, либо вблизи скла­дов, а конвейерные линии — вблизи объектов.

Укрупнение в блоки наиболее часто встречается при монтаже по­крытий одноэтажных зданий по металлическим фермам и балкам. Бло­ки размером на ячейку здания укрупняют из ферм попарно с соедине­нием их связями, прогонами, нередко также на земле укладывают штампованные металлические настилы или готовые щиты из легких материалов. Зачастую такой пространственный блок включает в себя: две подстропильные фермы, три стропильные и фонарные фермы, про­гоны по фермам и фонарям, стальной профилированный настил свер­ху, как элемент покрытия.

Железобетонные фермы и колонны укрупняют на складах строи­тельных конструкций и оттуда подают на монтаж в укрупненном виде. При сложности или даже невозможности транспортировать такой соб­ранный элемент, укрупнение конструкции осуществляют у места уста­новки, т. е. в зоне действия монтажного крана. Однако работа по ук­рупнению конструкций в зоне монтажных кранов в большинстве слу­чаев непроизводительна. Поэтому, если позволяют условия транспор­тирования, ее необходимо выполнять на специальных площадках укрупнительной сборки, оснащенных грузоподъемным оборудованием и сборочно-сварочными приспособлениями. С целью уменьшения транспортных затрат эти площадки следует располагать возможно бли­же к монтируемым объектам.

Для обслуживания сборочных площадок рациональнее использо­вать козловой кран, при котором значительно упрощается складирова­ние, ибо конструкции можно распределить равномерно по всей площа­ди независимо от их массы. Применение козловых кранов для механи­зации укрупнительно-сборочных операций удешевляет стоимость этих работ, уменьшает потребность в железнодорожных и гусеничных кра­нах большой грузоподъемности, стоимость эксплуатации которых в 1,5...2 раза выше.

Железобетонные фермы укрупняют в вертикальном положении в специальных стеллажах кассетного типа. Кассеты устанавливают под двумя узлами каждой полуфермы (рис. 14.4). Под опорными узлами их делают глухими, без приспособлений для регулировки, а в пролете -с регулировочными приспособлениями. Положение стыка собираемых элементов регулируют с помощью механических или гидравлических домкратов. Укрупнение железобетонных колонн производят в горизон­тальном положении, выверку стыкуемых элементов обеспечивают спе­циальными кондукторами.

Для укрупнительной сборки металлических конструкций устраива­ют стационарные стеллажи на специальных площадках возле строя­щихся объектов. Металлические фермы и подкрановые балки, из-за их большой поперечной гибкости укрупняют преимущественно в гори­зонтальном положении.

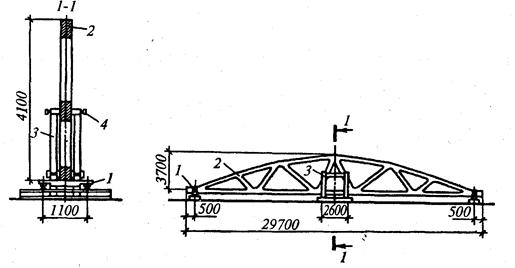

Рис.14.4.Стеллаж для укрупнения железобетонной фермы:

1-одиночные кассеты; 2-полуфермы; 3-парные кассеты; 4-горизонтальные винты

иногда укрупняют фермы длиной 24 м и более, в том числе с фонарями. Уложенные горизонтально части укрупняе­мых элементов совмещают на стеллаже сборочными отверстиями и за­крепляют болтами или пробками. При отсутствии сборочных отвер­стий правильность совмещения стыкуемых элементов проверяют с по­мощью фиксаторов, закрепленных на прогонах стеллажа. Конструкция стеллажа позволяет сначала осуществить сварку верхнего и нижнего поясов сверху, затем во избежание потолочной сварки укрупняемый элемент перекантовывают на другую плоскость и проваривают стыки с другой стороны.

Укрупнение элементов в пространственные блоки размером на ячейку обычно осуществляют при значительных объемах работ и вы­полняют на конвейерных линиях. Эта линия размещается на рельсо­вых путях, по которым на специальных тележках перемещают укруп­няемые блоки. На каждом посту или стоянке конвейера выполняют оп­ределенные монтажные или сопутствующие и отделочные процессы. Блоки укрупняют из ферм, объединенных связями и прогонами, сверху устраивают кровлю в виде стального профилированного утепленного настила с покраской металлоконструкций, иногда с устройством мяг­кой кровли. Каждый пост оснащают необходимыми монтажными ме­ханизмами и приспособлениями.

Количество стоянок конвейера колеблется от 4 до 16, для удобства работы отделочные посты оборудуют тепляками, что дает возмож­ность выполнять процессы независимо от погодных условий.

Временное усиление конструкций. Временное усиление осуществляют для восприятия монтажных усилий. Применяют усиление конструкций, когда расчетная схема кон­струкции и возникающие при подъеме элемента усилия не совпадают, что может привести к потере устойчивости и прочности конструкции или ее отдельных частей и узлов при подъеме. Потребность в таком усилении в большей степени относится к металлическим фермам, поя­са которых, при большой нераскрепленной длине, могут оказаться не­достаточно устойчивыми и жесткими при подъеме.

В процессе монтажа многие конструкции находятся в условиях, от­личающихся от условий их работы при эксплуатации, хотя действую­щие на них нагрузки обычно меньше эксплуатационных, но приложе­ны они почти всегда в местах, не соответствующих расчетной схеме. Во избежание деформаций конструктивные элементы и блоки конст­рукций, не обладающие достаточной жесткостью, в процессе транс­портирования и подъема усиливают, увеличивая их жесткость, а при необходимости и прочность. Необходимость

  Рис. 14.5. Усиление поясов металлической двутавровой фермы перед подъемом: 1 - усиление стенки фермы; 2 -ферма; 3 - усиление полки усиления проверяют расчетом. В проектах производства работ должны быть конкретные рекомендации по усилению конструкций на период транспортирования, подъёма или до приобретения конструкцией необходимой прочности. Наиболее часто усиливают колонны боль­шой высоты, нижние части двухветвевых ко­лонн, стальные и дере-вянные фермы, арки и рамы больших пролетов, эле-менты сборных железобетонных оболочек, армоце-ментных сводов, стальные цилиндрические оболочки, элементы листовых конструкций. Усиление высоких колонн, не обладающих достаточной устойчивостью при изгибе от их массы, про­изводят натяжением пары тросов, прикреп­ляемым к стальным временным упорам. На­тяжение создает изгибающий момент, проти­воположный моменту, возникающему от мас­сы колонны. Металлические фермы обычно поднима­ют за узлы верхнего пояса. В процессе подъ­ема за узлы в средней части фермы, в нижнем поясе фермы возникают усилия сжатия, при подъеме за узлы в торцах фермы появляются не­расчетные усилия в верхнем поясе; все это может привести к потере устойчивости элементом. Если ферма не была рассчитана на монтаж­ные усилия, то для обес-

печения устойчивости поясов фермы произво­дят их временное усиление на период подъема и установки. В качестве усиления применяют металлический прокат, трубы, деревянные пла­стины, которые закрепляют болтами или хомутами к недостаточно прочным и жестким узлам усиливаемой конструкции (рис. 14.5).

Часто приходится усиливать и двухветвевые металлические колон­ны, подъем которых осуществляется поворотом с шарнирным закреп­лением одной из ветвей. В этом случае для предотвращения деформа­ций изгиба усиливают отдельные раскосы решетки.

Обустройство и подготовка конструкций к монтажу. Обустройство подлежащих монтажу конструкций подразумевает их оснащение навесными подмостями, приставными и навесными лестни­цами, навесными люльками (рис. 14.6). Такое обустройство устраивают с целью обеспечения безопасных условий труда монтажников на высо­те. Инвентарные навесные подмости, площадки и лестницы закрепля­ют к монтируемым элементам у мест их установки.

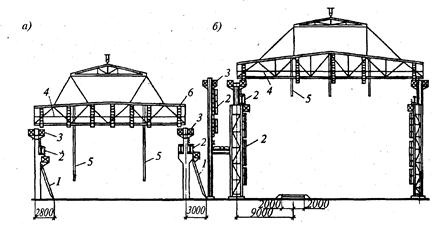

Рис. 14 6. Обустройство конструкций каркаса при монтаже:

а - железобетонных; б - стальных; 1 - приставная лестница; 2 - навесная лестница; 3 - навесные подмости; 4 - страховочный канат; 5 - инвентарные распорки; 6 - навесные люльки

Применяемые для монтажа конструкций подмости разделяют на сборочные и монтажные. Сборочные подмости служат временными, поддерживающими опорами для конструкций во время монтажа, а монтажные подмости являются рабочими. С них выполняют раз­личные операции: наводку стыков, сварку монтажных соединений, замоноличивание и др. Для работы у высоко расположенных монтаж­ных узлов в покрытиях большепролетных зданий применяют башни - выдвижные или постоянной высоты, передвигаемые по рельсовым путям. На башнях устраивают монтажные площадки для сборки конструкций. Такие башни могут нести функции сборочных и мон­тажных.

Монтажные подмости бывают двух видов: наземные, устанавли­ваемые непосредственно на земле или иной опоре, используемые при выполнении монтажных работ на сравнительно небольшой высоте; подвесные и навесные, которые крепят к монтируемой конструкции до ее подъема и поднимают вместе с ней, либо навешивают на конст­рукцию после ее установки. Обычно такие подмости применяют при монтаже на значительной высоте. В качестве наземных подмостей используют переставные подмости и стремянки (рис. 14.7) для работы на высоте до 3,2 м и приставные лестницы с площадками для работы па высоте до 14 м.

Применяемые для монтажа конструкций подмости разделяют на сборочные и монтажные. Сборочные подмости служат временными, поддерживающими опорами для конструкций во время монтажа, а монтажные подмости являются рабочими. С них выполняют раз­личные операции: наводку стыков, сварку монтажных соединений, замоноличивание и др. Для работы у высоко расположенных монтаж­ных узлов в покрытиях большепролетных зданий применяют башни - выдвижные или постоянной высоты, передвигаемые по рельсовым путям. На башнях устраивают монтажные площадки для сборки конструкций. Такие башни могут нести функции сборочных и мон­тажных.

Монтажные подмости бывают двух видов: наземные, устанавли­ваемые непосредственно на земле или иной опоре, используемые при выполнении монтажных работ на сравнительно небольшой высоте; подвесные и навесные, которые крепят к монтируемой конструкции до ее подъема и поднимают вместе с ней, либо навешивают на конст­рукцию после ее установки. Обычно такие подмости применяют при монтаже на значительной высоте. В качестве наземных подмостей используют переставные подмости и стремянки (рис. 14.7) для работы на высоте до 3,2 м и приставные лестницы с площадками для работы па высоте до 14 м.

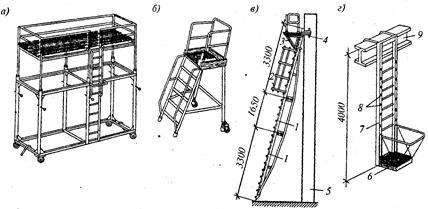

Рис. 14.7. Средства подмащивания:

а- передвижные подмости; б - площадка-стремянка; в - приставная лестница с площадкой; г -навесная люлька с лестницей; / - секции лестницы; 2 - ограждение; 3 - навесная площадка; 4 -винтовой зажим; 5 - колонна; б - люлька; 7 - лестница; 8 - отверстия для крепления люльки; 9 –ригель

Подвесные лестницы и подмости, закрепляемые на колоннах с помощью хомутов и закладных деталей, располагают в местах примыкания подкрановых балок, стропильных и подстропильных ферм, прогонов и др. Навесные люльки с лестницами навешивают на балки и фермы.

Монтажные подмости, лестницы и другие приспособления для безопасной работы на высоте изготовляют из стали и алюминиевых сплавов. Они должны быть легкими, надежными, удобными для уста­новки и снятия после окончания работ.

Приставные лестницы с площадками являются основным эле­ментом обустройства колонн для крепления ферм и подкрановых ба­лок к колоннам при небольшой высоте здания (рис. 14.8). Существуют два основных типа монтажных лестниц с площадками: с несущей кон­струкцией в виде шпренгельной или решетчатой фермы. Первый тип предназначен для выполнения работ на высоте до 7,4 м, второй - до 14 м. Верхнюю часть лестницы крепят к колонне прижимными болта­ми, нижнюю упирают острыми упорами в землю или закрепляют тяга­ми к колонне.

Навесные лестницы разработаны высотой 3,7 и 2,8 м с предохра­нительной корзиной и без нее; их навешивают на хомуты, специально закрепленные на колоннах на земле, или закладные детали колонн. Хомуты бывают двух видов - нормальные для крепления к колоннам у подкрановой консоли и облегченные для навески на колонны у мест закрепления ферм или балок покрытия. Основной способ навески - за верхние крючья лестниц. Хомуты можно навешивать на колонны раз­личной ширины; недостаток конструкции хомутов –в сложности их снятия после окончания монтажных работ.





Рис. 14.8. Лестницы свободностоящие:

а - секционная приставная с площадкой; б - секционная приставная



В железобетонных колоннах значительно удобнее осуществлять навеску подмостей и лестниц за закладные детали. Для стальных ко­лонн применяют те же элементы навески, что и для железобетонных, но эти элементы приваривают не к закладным деталям, а непосредст­венно к колонне.

Монтажные люльки, навешиваемые на балки, предназначены для проектного закрепления балок после предварительной установки на монтажные болты. Лестницы с люльками, навешиваемые на верхний пояс стропильной или подстропильной фермы (стальной или железо­бетонной), применяют для крепления связей, прогонов, распорок и мо­норельсов. Лестницы крепят к фермам за горизонтальные или наклон­ные пояса, а люльки навешивают на них с помощью крючьев за ступе­ни в любом месте по высоте. Люльку можно подвешивать самостоя­тельно на ферме.

При монтаже средних и тяжелых колонн на них перед подъемом навешивают монтажные лестницы и площадки-подмости. Лестницы изготовляют отдельными звеньями длиной до 4 м.
