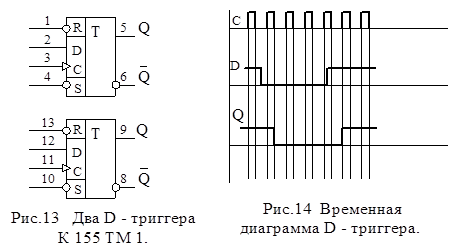

МультивибраторыТаблица истинности Д-триггера К155ТМ2 Таблица 4 D-триггер Д - триггер или триггер задержки (delay) передает на выход информацию, поступающую на вход при появлении тактового импульса, поэтому момент смены выходной информации несколько задерживается относительно момента смены входной информации. Логика работы Д-триггера определяется уравнением Qt+1=D. Д - триггер помимо тактового входа имеет только один вход Д=J=. Сигнал на входе Д запоминается в момент тактового импульса и хранится до следующего тактового импульса. Поэтому Д-триггер является элементом памяти, находит широкое применение в регистрах. Микросхема К155ТМ2 содержит в корпусе два Д-триггера. Обозначение на. рис.1З, таблица истинности - табл.4, временная диаграмма - рис. 14.
Обозначение: Н - неопределенное (любое) состояние, - фронт тактового импульса.
Входыи- асинхронные установочные с низким активным уровнем. Сбрасывают состояние триггера независимо от сигнала на тактовом входе. Если состояние == 0, состояние Q инеопределенно. Информация на выход Q и при наличии входного Д и тактового С сигнала передается только при==1. Сигнал Д передается на выходы Q и по фронту тактового импульса. Если в триггере рис.8 одну или обе обратные связи заменить емкостными, то одно или оба устойчивых (статических) состояния равновесия превращаются в неустойчивое, длительность которых будет определяться процессами релаксации зарядом или разрядом конденсаторов в цепях связи. Т.к. эти неустойчивые состояния характеризуются относительно медленными состояниями токов и напряжений, их называют временно неустойчивыми (квазистатическими). Генераторы импульсов с резистивно-емкостными межкаскадными связями, обладающие одним или несколькими квазистатическими состояниями называются мультивибраторами (МВ). МВ могут работать в следующих режимах: ждущем, автоколебательном. В ждущем режиме мультивибратор (ждущий мультивибратор (ЖМ), заторможенный мультивибратор, одно вибратор (ОД)- это все синонимы) обладает одним длительно устойчивым состоянием равновесия, в котором он находится до подачи запускающего импульса. Второе возможное состояние является временно устойчивым. В это состояние МВ переходит под действием запускающего импульса и находится в нем конечное время t [AK1], после чего автоматически возвращается в исходное. В режиме автоколебательном мультивибратор (часто под понятием мультивибратора понимается именно этот режим) обладает двумя временно устойчивыми состояниями, которые периодически чередуются. Период колебаний Т=t01+t02, гдеt01 и t02- время пребывания в первом и втором неустойчивых состояниях. МВ можно реализовать на транзисторах, операционных усилителях, ЦИМС.
