Аналитическое определение передаточного отношения

Двухрядный механизм с двумя внешними зацеплениями.

Графическое определение передаточного отношения.

Аналитическое определение передаточного отношения.

Однорядный механизм с одним внутренним и одним внешним зацеплением.

Рис.15.5

По формуле Виллиса отношение угловых скоростей звеньев для внешнего зацепления колес z2 и z1:

для внутреннего зацепления колес z2 и z3:

Перемножим, правые и левые части этих уравнений, и получим:

Рис.15.6

В планетарном редукторе, изображенном на рис.15.6 на звене 2 нарезаны два зубчатых венца:

z2, который зацепляется с зубчатым венцом z1 звена 1;

z3, который зацепляется с внутренним зубчатыми венцом z4 звена 3.

По формуле Виллиса отношение угловых скоростей звеньев для внешнего зацепления колес z2 и z1:

для внешнего зацепления колес z4 и z3:

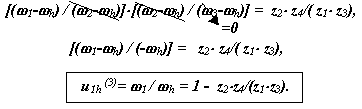

Перемножим, правые и левые части этих уравнений, и получим:
