Б спектроденситометр 938 (X-Rite)

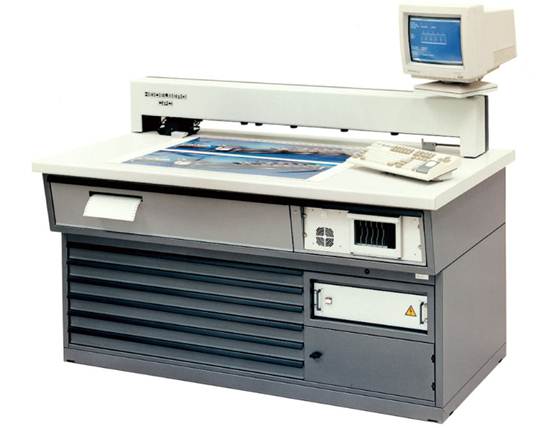

А спектрофотометр SPM 100 (Gretag)

Рис. 12

В принцип дифракционной решетки

Б принцип монохроматора

А принцип револьверной головки

Рис. 11

Спектрофотометрические принципы измерения спектрального отражения:

На Рис. 12 показан пример ручного прибора измерения цвета. Сканирующий спектрофотометр, использующий дифракционную решетку, показан на Рис. 11, в. Его применяют в оборудовании контроля и управления цветом (Рис. 13).

Примеры ручных приборов для измерения цвета:

Система, показанная на Рис. 14, осуществляет анализ запечатываемого листа в одном направлении при размере считывающей апертуры, равном 2х3 мм². Для сканирования печатного листа используется оптическое многоканальное развертывающее устройство. Спектральные измерения в конкретной точке основаны на работе дифракционной решетки, как это производится в устройстве, показанном на Рис. 13. Такая система наряду с измерениями полей контрольной шкалы и внетриадных красок может также выполнять измерения на самом изображении. Последние всегда желательны для печатника, потому что в конце концов качество изображения – это решающий фактор оценки тиража заказчиком. Измерения по всей площади листа облегчают оценку при наличии изображений разного типа, оцениваемых по различным критериям и опорным значениям. Становятся возможными оценки контрольных шкал, многокрасочных наложений, плашечных слоев внетриадных красок и т.п. С помощью специальных программных алгоритмов на печатном листе автоматически распознаются элементы, подходящие для измерений. Это существенно облегчает приладку, особенно при печати упаковки. Более того, контроль, выполняемый путем сканирования площади всего печатного листа, например, контроль наличия искажений и дефектов репродукции, осуществляется посредством использования монитора или других средств.
