Гауссовская ЧММС (GMSK)

Сигнал с ЧММС имеет все-таки достаточно широкую полосу частот по причине разрывной первой производной фазовой траектории сигнала рис.4.12. Устранение этого влияния реализует дополнительное сглаживание импульсов b_i модулирующего сигнала на входе модулятора (ГУН) с помощью ФНЧ с гауссовским импульсным откликом и АЧХ вида:

, (4.20)

где F- ширина полосы ФНЧ на уровне -3 дБ.

Отклик ГФНЧ на каждый модулирующий входной импульс b_i, b_i-1 модулятора ЧММС (рис.4.13) определяется сверткой

(4.21)

где -табулированный интеграл;

V(t)=1 для прямоугольной формы импульсов в u(t) (4.1).

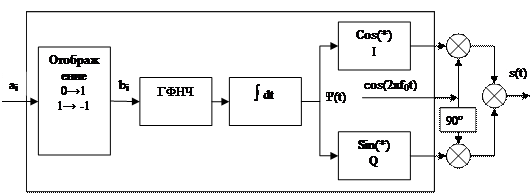

Структурная схема квадратурного модулятора сигнала с GMSK представлена на рис. 4.14.

Рис.4.14

где - изменение фазы огибающей сигнала при ЧМ ГУН (4.11);

сos(*) = cos(Ψ(t)) - квадратура модулированной огибающей сигнала (4.18), т.е. на выходе формирователя импульсов канала I.

НЧ сигналы U_I и U_Q каналов I и Q в отличие от ЧММС взаимно коррелированны, а индекс ЧМ m=0.5. Сигнал с GMSK обеспечивает постоянную огибающую при отсутствии межсимвольных искажений и фазовых дрожаний. Имеет довольно высокую спектральную эффективность и используется при FT_c =0,3 в сотовой системе связи стандарта GSM, при FT_c =0,5 - в беспроводной связи стандарта DECT и др. стандартах. Кроме того, в стандарте GSM для повышения надежности связи с подвижными абонентами применяют медленные скачки по частоте с частотой 217 Гц и автоматическое управление мощностью передатчика по командам от приемника.

4.4. Комбинированные методы модуляции.
