Приводные роликовые конвейеры, типы и общее устройство

Приводные роликовые конвейеры получили широкое применение в металлургической и деревообрабатывающей промышленности, в прокатных цехах, на заводах, производящих резку и раскрой листового и профильного металла, а также на складах готовой продукции. Такие конвейеры на отдельных участках прокатного производства являются единственно возможным транспортным средством [3, 5, 6].

В приводных роликовых конвейерах вращение на все рабочие ролики осуществляется от двигателя, поэтому классификация таких конвейеров производится по способу передачи на ролики движущей силы. Приводные роликовые конвейеры выполняют с групповым и индивидуальным приводом. По назначению их классифицируют на транспортные с групповым приводом и на рабочие реверсивные с индивидуальным приводом для каждого ролика.

При групповом приводе движение роликам передается продольным трансмиссионным валом (рис. 6.19), приводными цепями (рис. 6.20), клиновыми ремнями или лентой.

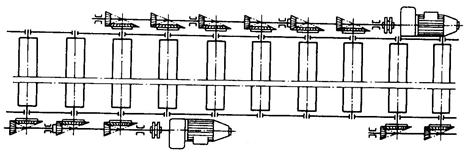

Рис. 6.19. Схема привода роликового конвейера

с продольным валом и коническими зубчатыми передачами

Конвейеры такой конструкции применяются для тяжелых условий работы, они выполняются реверсивными и используются в металлургическом производстве для подачи металла к прокатным станам, плавильным и охлаждающим камерам.

Рис. 6.20. Схема группового привода роликового конвейера,

осуществляемого с помощью приводных цепей от ролика к ролику

Тихоходный групповой привод устанавливают на конвейерах общего назначения для транспортирования легких, средних и реже тяжелых грузов.
