Организационно-техническое моделирование строительного производства

Классификация потоков по характеру временного развития

Ведущиминазывают потоки, технологически между собой связанные и определяющие общую продолжительность строительства. В комплексном потоке сооружения железнодорожного пути такими являются потоки постройки малых водопропускных сооружений, отсыпки земляного полотна, возведения верхнего строения пути.

Ведущие и неведущие потоки

Комплексный поток сооружения железнодорожного пути

Комплексный поток сооружения железнодорожного пути состоит из объектных потоков постройки водопропускных сооружений, земляного полотна и верхнего строения пути. Объектный поток пост­ройки водопропускных сооружений состоит из специализированных потоков постройки водопропускных труб, малых и средних мостов. Объектный поток сооружения земляного полотна состоит из специа­лизированных потоков работ: подготовительных, основных (экскава­торных, скреперных, бульдозерных) и отделочных. Объектный поток сооружения верхнего строения пути состоит из специализированных потоков: укладки пути, балластировки песком, балластировки на два слоя щебня, послеосадочного ремонта.

Каждый из специализированных потоков состоит из частных потоков.

Постройка водопропускных труб складывается из потоков:

· подготовительных работ,

· рытье котлованов,

· выполнение монтажных работ (устройство фун­даментов, укладка лекальных блоков и звеньев труб, установкаоголовков);

· гидроизоляция,

· бетонирование лотков,

· засыпка пазух и трубы на 0,5 м.

Комплексные потоки являются базой для составления проектов орга­низации работ, в процессе разработки которых происходит координа­ция объектных потоков, выполняемых различными подразделениями.

Групповой комплексный поток объединяет комплексные потоки ра­бот подготовительного периода, сооружения железнодорожного пути на различных участках, постройки станционных поселков, электрифи­кации и т.д. Продукцией такого потока является полностью закончен­ная железная дорога.

Потоки подразделяются на ведущие и неведущие.

Потоки неведущих работ технологически связаны с основными работами, но общую продолжительность строительства не определяют. Эго сооружение объектов связи, АТС, энергетического хозяйства, зданий, водоснабжения, водоотведения и т.д.

Проектирование потоков имеет определенную специфику на объектах площадочного (промышленно-гражданского) и линейного строительства. К линейным сооружениям относятся линии электропередачи, связи, водопроводы. Железная дорога является объектом смешанного характера, содержащим площадочные (здания, депо, большие мосты и т.д.) и линейные сооружения.

По характеру временного развития в зависимости от типа сооружения, их объема потоки подразделяются на ритмичные и неритмичные.

Ритмичные потоки бывают

- равноритмичными,

- кратноритмичными

- разноритмичными

В равноритмичном потоке составляющие его частные потоки имеют единый ритм — одинаковое время выполнения работ t_ц на всех сооружениях.

В таком потоке все фронты работ полностью используются, чем достигается минимальная общая продолжительность Т выполнения работ.

При этом соблюдается равенство t_ц = t_ш

Продолжительность работы на всех сооружениях состоит из двух частей: Т₁ и Т₂.

Общая продолжительность потока Т=Т₁+ Т₂.

При этом

Т₁= (n-1)t_ш,

Т₂ = Т_бр = Nt_ш

T=t_m(n+N- 1),

где n — число специализированных бригад (звеньев);

N— количество сооружений (захваток).

Периоды развертывания и свертывания такого потока t_р = t_св и составляют

t_р= t_св= t_m(n - 1).

В случае если число захваток N меньше числа участвующих в работе бригад п (первая бригада заканчивает работу, а последняя к ней еще не приступала), поток носит название неустановившегося.

Кратноритмичные потоки организуются, если продолжительность работы бригады на одной захватке по условиям фронта работ или трудо­емкости в два и более раз превышает продолжительность работы других бригад. Для сохранения единого шага потока увеличивают число парал­лельно работающих бригад одной специальности. Для выполнения вто­рого процесса вводится (на четные захватки) другая бригада

Разноритмичные потоки организуются, если невозможно установить равные или кратные ритмы для частных потоков, а каждая специализи­рованная бригада сохраняет индивидуальный ритм

Разноритмичные потоки могут быть сходящимися и расходящимися. Если ритм последующего потока будет превышать ритм предыдущего, то потоки будут расходящимися, в противном случае — сходящимися.

Примером разноритмичного потока в комплексе строительства же­лезной дороги является сооружение верхнего строения пути — укладка и балластировка на песок и щебень могут идти с разным ритмом. Инди­видуальный ритм каждого из них сохраняется равномерным.

Не ритмичные потоки формируются при строительстве соору­жений в том случае, когда фронт работ невозможно разделить на рав­ные по трудоемкости работ захватки. При разной трудоемкости со­став бригад сохраняется постоянным, ритмы работы бригад — пере­менными. Это приводит к простою фронтов работ на отдельных захватках.

Основной целью проектирования неритмичного потока является поиск максимального сближения смежных процессов. Такое сбли­жение возможно, когда хотя бы на одной из захваток очередной про­цесс начинается без разрыва с предыдущим. По этим захваткам про­ходит критический путь, определяющий общую продолжительность строительства.

Различаются неритмичные потоки, имеющие однородный ритм работы специализированных бригад и неоднородный.

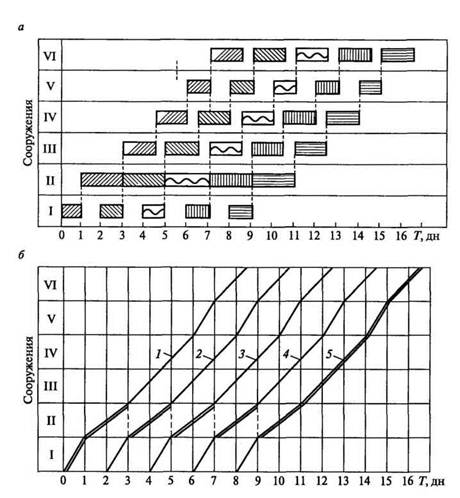

Линейный график (а) и циклограмма (б) неритмичного потока с однородным изменением ритма: 1, 2—5— частные потоки

Линейный график (а) и циклограмма (б) неритмичного потока с неоднородным изменением ритма и непрерывным использованием ресурсов: 1, 2—5— частые потоки

Линейный график (а) и циклограмма (б) неритмичного потока с неоднородным изменением ритма и непрерывным освоением объектов: 1, 2—5— частные потоки

Рассматриваемые до этого графики по учету ресурсно-объектных связей характеризовались непрерывным использованием ресурсов (уча­ствующих в строительстве бригад) или объектов. На рисунке ниже - график поточного строительства с непрерывным освоением объектов

При организации потоков на строительстве линейно-протяжен­ных объектов (рис. ниже) планируется перемещение вдоль трассы бри­гад, выполняющих отдельные процессы. При этом между бригадами выдерживается определенный интервал, необходимый для органи­зации нормального фронта работ. Как правило, работы на таких объектах технологически между собой увязаны.

График поточной организации работ на линейно-протяженном объекте: 1—4, 5а 5^б, 6 — частные потоки

При появлении зна­чительных объемов работ на участках (например, при рытье траншей для водопроводов) при необходимости выполнения незапланирован­ных ранее работ организуются дополнительные потоки, мощность которых обеспечивает их выполнение одновременно с окончанием таких же видов работ на остальных участках. При необходимости от­дельный поток организуется по площадочным сооружениям (здани­ям водозаборов, насосных и фильтровальных станций, водонапор­ных башен и т.д.) и увязывается с потоком по линейным сооружениям в общий комплексный поток.

Общая продолжительность работ при сооружении линейно-протяженного объекта при формировании равноритмичного потока

где L — длина объекта;

v — скорость передвижения бригад вдоль трассы;

l _уч - условная захватка — длина участка работ одной бригады;

n — число участвующих в строительстве бригад.

Различаются потоки и по числу одновременно используемых бригад одной специальности - индивидуально-поточные и параллельно-поточные).

В организации и планировании строительного производства ис­пользуют различные графические формы и модели изображения стро­ительных процессов (табл.). С их применением достигается:

- наглядность отображения последовательности выполнения работ,

- увязка их хода во времени.

Они могут быть применены в следующих случаях:

- для конструирования схемы мышления;

- как рабочий инструмент для внедрения ПЭВМ;

- при составлении исходного плана строи­тельных работ;

- для обработки информации, поступающей с фронтов работ;

- при анализе результатов деятельности организаций за опреде­ленный срок;

- для выявления определенных закономерностей в изме­нении отдельных параметров и т.д.

Основной целью графического изображения моделируемого процес­са является достижение наибольшей наглядности в передаче информа­ции:

- при увязке деятельности различных подрядных организаций;

- в ходе координации планов строительства объектов по использованию ресурсов;

- при оперативном управлении ходом работ;

- при конструировании организационной структуры управления;

- в построении схемы докумен­тооборота;

- изучении потоков информации; при анализе хода работ

Последовательность разработки модели следующая:

- определяют цель моделирования;

- находят соответствующую ей графическую форму;

- составляют модель.

В дальнейшем в соответствии с разработанной моделью ведут строительно-монтажные работы, корректируют модель в ходе выполнения работ. Выбранная графическая форма, масштаб изображения, знаки-символы, формат должны подчеркивать наиболее важ­ные и характерные особенности процесса, отвечающие основной цели построения модели.
