Тема 3.1 Ручна формовка

Виготовлення форм і стержнів

РОЗДІЛ 3

1. Види формовки.

2. Інструмент і пристосування для ручної формовки.

3. Порядок операцій при формовці по суцільній моделі.

4. Порядок операцій при формовці по роз’ємній моделі.

Виготовлення форм називається формовка. Форми виготовляють робітники-формувальники. Формовка – важливий і трудомісткий етап техпроцесу. Від якості форми залежить точність розмірів майбутньої відливки і об’єм обрубочно-очисних робіт.

Види формовки:

1.1. За модельним оснащенням:

1.2. по моделях (роз’ємних і нероз’ємних);

1.3. по шаблонах;

1.4. по ящиках.

2. За опочним оснащенням:

2.1. в опоках;

2.2. безопочна;

2.3. у землі;

2.4. у стержнях.

3. За ступенем механізації:

3.1. ручна;

3.2. машинна;

3.3. автоматична.

Ручна формовка застосовується в одиничному і малосерійному виробництві. Найчастіше виконується в двох, рідше – в трьох опоках. Вона найбільш трудомістка, потребує високої кваліфікації, але дозволяє виготовити відливки будь-якої маси і складності.

При ручній формовці використовують такий інструмент і пристосування (рис.7):

1) Для наповнення опоки сумішшю і ущільнення суміші в опоці:

- совкова лопата;

- трамбовки (ручні, пневматичні);

- сита.

2) Для вентиляції форми:

- вентиляційні голки.

3) Для перевірки горизонтального положення моделі:

- рівень;

- ватерпас.

4) Для видалення моделі з форми і обробки форми:

- підйоми (різьбові, крюки);

- молотки;

- гладилки;

- ланцети;

- ложечки;

- пензлики;

- крючки.

Рисунок 7. Інструмент для ручної формовки: а – сито; б – совкова лопата; в – ручні трамбівки; г – гладилки; д – кутові гладилки; е – крючок; ж – формувальний ніж; з – фігурні ложки; и – стальні голки.

Порядок операцій при формовці по суцільній моделі (починається з нижньої напівформи) (рис.8):

1) На підмодельну плиту встановлюють модель і елементи ливникової системи.

2) На плиту встановлюють опоку низу.

3) Модель обприскують розділовим покриттям.

4) В опоку насипають облицювальну суміш шаром 50-70мм і ретельно ущільнюють, поки модель не буде повністю покрита сумішшю. Решту об’єму опоки заповнюють наповнювальною сумішшю шарами 50-70мм з ущільненням кожного шару.

5) Зрізають надлишок суміші зверху опоки металічною рейкою або лінійкою.

6) Виконують вентиляційною голкою наколи так, щоб вони не доходили до моделі на 15-20мм.

7) Знімають опоку з підмодельної плити, перевертають на 180^о і знову ставлять на плиту.

8) На півформу низу по центруючи пристроях встановлюють опоку верху і моделі ливникової системи. Півформу низу навколо моделі присипають сухим розділовим піском

9) Модель обприскують, насипають шар облицювальної суміші 50-70мм і ретельно ущільнюють.

10) Решту об’єму опоки заповнюють наповнювальною сумішшю шарами 50-70мм з їх наступним ущільненням.

11) Знімають надлишок суміші зверху опоки.

12) Виконують вентиляційні наколи, виймають модель стояка.

13) Півформу верху знімають, перевертають на 180^о, встановлюють на вільне місце.

14) З півформи низу виймають модель, заздалегідь розштовхавши її. Одержаний відбиток оглядають, при необхідності ремонтують, встановлюють стержні (якщо вони є), продувають стиснутим повітрям.

15) Опоку верху перевертають на 180^о і по центруючи пристроях встановлюють на півформу низу.

16) Півформи скріплюють або навантажують. Форма готова до заливки.

Рисунок 8. Операції ручної формовки по суцільній моделі: 1 - модель відливки, 2 -підмодельна плита, 3 - опока, 4 - набійка, 5 - трамбовка, 6 - лінійка, 7 - вентиляційна голка, 8 -центруючі штирі, 9 - верхня опока, 10, 11, 12 – моделі ливникової системи, 13 - верхня півформа, 14 - підйомник, 15 - робоча порожнина форми.

Порядок операцій при формовці по роз’ємній моделі (рис.9):

1) На підмодельну плиту встановлюють напівмодель низу, моделі ливникової системи.

2) Накривають опокою низу і виготовляють півформу низу, як по суцільній моделі.

3) Виготовляють півформу верху: в нижню півформу по центруючих пристроях ставлять напівмодель верху, моделі ливникової системи, формують, як по суцільній моделі.

4) Після виготовлення півформи верху її знімають, перевертають на 180^о, виймають напівмоделі з півформи низу і верху. Далі – як для формовки по суцільній моделі.

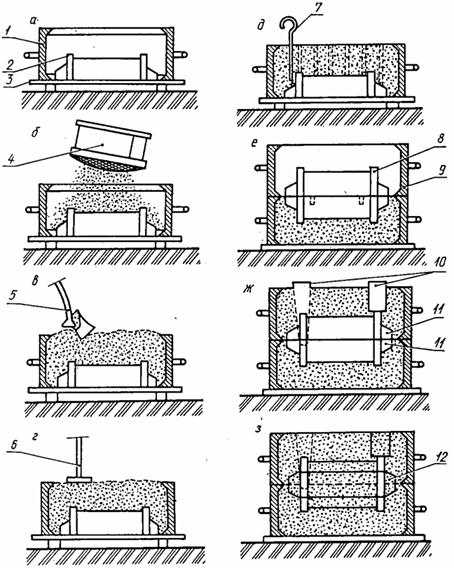

Рисунок 9. Операції ручної формовки по роз’ємній моделі: 1 - нижня опока, 2 - напівмодель низу, 3 - підмодельна плита, 4 - сито, 5 - лопата, 6 - трамбовка, 7 - вентиляційна голка, 8 - напівмодель верху, 9 - верхня опока, 10 - моделі ливникової системи, 11 - стержневі знаки, 12 - стержень.

Контрольні питання:

1. Які види формовки Ви знаєте?

2. *Коли застосовують ручну формовку для виготовлення форм?

3. Які інструменти і пристосування застосовують для ручної формовки?

4. *Порядок операцій при ручній формовці по суцільній моделі.

5. *Порядок операцій при ручній формовці по роз’ємній моделі.

6. **Вміти самостійно виготовляти вручну ливарну форму.

Література: 1, с.86-88, 93-96; 2, с. 236-237; 3, с.415-417; 4, с.82-85; 5, с.236-237; 6, с.120-127.
