Надстройка зданий




Лекция 7. Надстройка, пристройка и передвижка зданий.

Вопросы для самопроверки

1. Расскажите о достоинствах местных тепловых пунктов.

2. От каких факторов, на Ваш взгляд, зависят удельные тепловые потери здания?

3. Назовите основные пути повышения надежности и экономичности систем централизованного теплоснабжения и теплофикации в условиях новой инвестиционной политики.

4. Могут ли автономные системы теплоснабжения быть экономичнее централизованных в конкретных реальных условиях ?

5. Перечислите возможные способы реконструкции систем электроснабжения районов реконструируемой жилой застройки.



Реконструкция жилых и общественных зданий старой постройки имеет достаточно широкий диапазон для принятия решений – модернизация, встройка, обстройка и надстройка нескольких этажей.

Все многообразие малоэтажных жилых и общественных зданий по своим принципиальным конструктивным системам, определяющим те или иные возможности их модернизации и реконструкции, можно условно свести к нескольким группам:

Здания с несущими продольными стенами из кирпича или крупных блоков (так называемые трех- и четырехстенки);

крупнопанельные жилые дома с мелким шагом поперечных несущих стен;

крупнопанельные жилые дома с укрупненным шагом поперечных несущих стен;

крупнопанельные жилые дома с неполным несущим каркасом.

Общая площадь кирпичных и панельных жилых зданий, построенных на территории России в 50-60-е годы прошлого столетия по разным оценкам составляет от 250 до 500 млн. кв. м. При средней высоте таких зданий в 4-5 – это 50-100 млн. кв. м площадей плоских покрытий и пустующих чердаков, надстройка на которых хотя бы одного этажа позволяет получить дополнительно 40-80 млн. кв. м жилья. Кроме того, экономия городской территории для нового строительства составит около 10 тыс. га. У города появляется реальная возможность получить дополнительную жилую площадь при меньших затратах, без отвода новых земель, на благоустроенной территории, уже имеющей социальную и транспортную инфраструктуру.

Возможны три вида надстроек:

- устройство мансард, т. е. расположение помещений в подкрышном пространстве, на месте переустроенного чердака;

- собственно надстройка здания, т. е. возведение еще нескольких этажей на существующих или автономных конструкциях;

- размещение на функционально эксплуатируемой крыше небольших помещений и рекреационных пространств (например, устройство престижного жилья – «пентхауса», площадок обзорных, прогулочных, для приготовления барбекю и пр.).

Наиболее экономичным, простым и эффективным техническим решением при реконструкции зданий массовых серий любых конструктивных систем является надстройка мансардных этажей. Современные решения позволяют выполнять данный вид работ без отселения жильцов. Для возведения мансард могут быть использованы конструктивные элементы, собираемые вручную, изделия полной или частичной заводской готовности. В качестве строительных материалов могут быть использованы дерево, металлы, сборный и монолитный бетон, комбинированные варианты в зависимости о требуемой долговечности и допускаемых стоимостных показателей.



Надстройка мансардных этажей обеспечивает получение дополнительной жилой площади, стоимость которой не превышает 50% стоимости нового строительства. Имеется возможность использовать местные строительные и отделочные материалы, отличные от остальных конструкций и материалов надстраиваемого здания, работы могут выполняться без применения кранового оборудования и других дорогостоящих средств механизации работ.

Согласно нормам СНиПа, касающихся мансард, нет необходимости устраивать лифты, если в здании они не предусмотрены, сохраняется существующая система мусороудаления, кровля должна решаться с организованным водостоком. Высота помещений должна быть не менее 2,5-2,7 м при минимальной площади помещений, включая кухни не менее 7 кв. м.

Разрешено выполнять мансардные этажи из деревянных конструкций, что значительно расширяет область мансардного строительства. Хотя древесина несколько снижает общую долговечность здания, но этот легкий и удобный в обработке материал экономически оправдан и целесообразен. Повышение долговечности деревянных конструкций достигается путем пропитки антисептическими составами, исключающими гниение и появление биовредителей.

Современные технологии позволяют существенно повысить индустриальность конструкций, устройство мансардных этажей может быть решено в виде сборки из готовых элементов.

Объемно-планировочные решения мансард определяются следующими признаками: этажность (одно- и двухуровневые), очертание крыши (треугольные, ломаные и односкатные, симметричные и ассиметричные), включение в компоновку мансарды нижележащих этажей. (См. рис. 7.1). Окна в помещениях мансарды могут располагаться: а) непосредственно в плоскости ската крыши; б) в вертикальной плоскости (по аналогии со слуховыми чердачными окнами); в) в плоскости наращиваемых по высоте стен здания (т. е. в фасадной плоскости).

При устройстве двухуровневых (двухэтажных) мансард площадь верхнего уровня получается, как правило, очень малой и здесь реально можно разместить лишь спальные помещения. Возникают также проблемы размещения внутриквартирных лестниц, являющихся не только коммуникативным средством, но и очень важным фактором решения (украшения) интерьера.

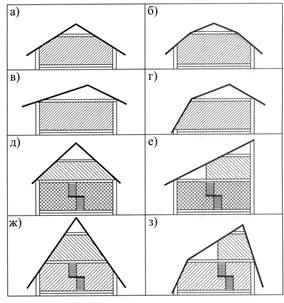

Рис. 7.1. Типы мансардных этажей: с симметричной крышей (а, б, д, ж); с ассиметричной крышей (в, г, е, з); с треугольной крышей (а, в, д, ж); с односкатной крышей (е);

одноуровневые а, б, в, г); двухуровневые (ж, з);

с включением в композицию нижнего этажа





Надстройка старых жилых и общественных зданий со стенами из каменных материалов высотой 2-5 этажей осуществляется в основном в крупных городах для увеличения плотности застройки, улучшения внутренней планировки помещений и архитектурного ансамбля города. Наружное обследование фундаментов и стен многих старых зданий свидетельствует об определенном резерве их несущей способности, что создает принципиальную возможность увеличения их высоты без ущерба для эксплуатационной надежности. Принятию решения по надстройке должно предшествовать детальное обследование оснований, фундаментов, размеров и прочностных характеристик кладки стен.

Надстройка осуществляется, как правило, в пределах 1-3-х этажей и сопровождается капитальным ремонтом существующего здания: заменой деревянных перекрытий на более долговечные железобетонные, перепланировкой помещений, заменой перегородок и т. п.

Наиболее экономична надстройка зданий с использованием существующих стен и фундаментов без их усиления. Ее осуществляют после тщательной технико-экономической, социальной и архитектурной оценки целесообразности проведения работ. Изучив гидрогеологические условия грунтов основания, допускаемое давление под подошвой фундаментов и прочностные характеристики кладки наружных и внутренних стен, принимают конструктивное решение надстраиваемых этажей и их количество. Учитывая жесткие ограничения по дополнительной нагрузке на существующие стены и фундаменты, следует стремиться к максимальному снижению массы несущих и самонесущих конструкций надстраиваемых этажей. В такой ситуации возможна надстройка без выселения жильцов, нагрузка от надстраиваемой части будет передаваться на существующие конструкции и фундаменты, имеющие необходимый запас прочности.

Если прочность конструкций существующего здания не позволяет применить такое решение, надстройка здания выполняется на самостоятельном несущем каркасе, опирающемся на собственный фундамент. Если несущие наружные конструкции надежны, а внутренние изношены физически и морально устарели, может быть принято решение о полной разборке всех внутренних конструкций и возведении нового каркаса внутри реконструируемого здания на самостоятельных фундаментах при использовании наружных стен как самонесущих или воспринимающих частично нагрузку от возводимого каркаса.

Актуальной проблемой для нашей страны является модернизация малоэтажных крупнопанельных жилых домов первых массовых серий, построенных в конце 1950-1960-х годов. Их внешний облик и внутренняя планировка не отвечают возросшим эстетическим и социальным требованиям. Наряду с предложениями о постепенной (по мере решения жилищной проблемы) разборке первых индустриальных жилых домов и строительстве на их месте более современных жилых зданий разработаны более экономичные предложения по их реконструкции и надстройке. К наиболее перспективным из этих решений относятся:

надстройка над существующими зданиями 2-4-х этажей, опирающихся на автономные опоры, в которых размещаются лифты, лестницы, санузлы, коммуникации, инженерное оборудование и т. п.;

«вторичная застройка» многоэтажными ширококорпусными домами, возводимыми на месте старых домов без их сноса;

пристройка эркеров, лоджий вдоль протяженного фасада.

Все варианты обеспечивают повышение комфортности жилых помещений, увеличение полезной площади жилых комнат, кухонь, подсобных помещений, а также улучшение архитектурного облика зданий.

Первый и второй варианты изображены на рисунках, третий не требует особых разъяснений. (См. рис. 7.2, 7.3).

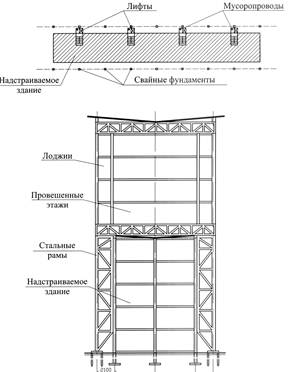

Рис. 7.2. Надстройка здания с опиранием

на собственные опоры

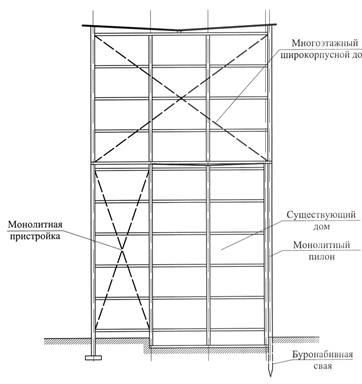

Рис. 7. 3.«Вторичная застройка» ширококорпусным домом



В практике надстройки зданий с плоскими крышами встречаются варианты, когда на них сооружаются небольшие помещения под клубы, вспомогательные помещения, мини-кафе, дополнительные помещения, например, архитектурная (художественная, изобразительная) мастерская на крыше при квартирах верхнего этажа, или открытые места (террасы), на которых разбиваются газоны, площадки для игр и отдыха, ставят перголы и беседки. При этом возникает необходимость не только усиления перекрытий над последним этажом, но и создания условий для эксплуатации крыши. Например, зеленые насаждения выставляются в емкостях с грунтом, газоны устраиваются из рулонных ковров по усиленной гидроизоляции.
