Геодезических сетей




Схемы и программы построения существующих опорных

Плановая опорная сеть. В советский период существовало две программы построения государственной плановой сети:

1. Программа построения государственной триангуляции Ф. Н. Красовского, которая изложена в "Основных положениях о построении государственной опорной геодезической сети СССР 1939 г."

2. Программа построения государственной геодезической сети СССР, опубликованная в "Основных положениях о построении государственной геодезической сети СССР 1954-1961 гг." и в "Инструкции о построении государственной геодезической сети 1966 г."

Созданная государственная плановая геодезическая сеть по программе Красовского по точности была достаточной для топографических съемок только вплоть до масштаба 1: 10000. Однако сразу же в послевоенные годы возникла необходимость картографирования территории в масштабах 1:5000 и 1:2000. Поэтому, начиная с шестидесятых годов, стала реализовываться вторая программа построения ГГС, согласно которой ГГС СССР является главной геодезической основой топографических съемок всех масштабов вплоть до масштаба 1:2000 и должна удовлетворять требованиям народного хозяйства и обороны страны при решении соответствующих научных и инженерно – технических задач. Она создается методами триангуляции, полигонометрии, трилатерации или их сочетаниями, что определяется требованиями точности и экономичности. Построение ГГС осуществляется в соответствии с принципом перехода от общего к частному.

Существующая государственная геодезическая сеть Беларуси является частью государственной геодезической сети СССР, которая создана в соответствии со второй программой и усовершенствована к 1991 г. в результате совместного уравнивания сетей триангуляции 1 и 2 классов.

Государственная геодезическая сеть подразделяется на сети 1,2,3 и 4 классов, различающиеся между собой точностью измерения углов и расстояний, длиной сторон сети и очередностью последовательного развития. Основной является геодезическая сеть 1 класса, которая строится в виде полигонов периметром порядка 800 км. Каждый полигон состоит из четырех звеньев астрономо-геодезической сети, располагаемых в направлении меридианов и параллелей (рис.4.4).

При этом каждое звено представляет собой ряд триангуляции или полигонометрии протяженностью порядка 200 км. На концах каждого звена 1 класса организуют астробазис с двумя пунктами Лапласа (пункты, на которых выполнены определения астрономических широты, долготы и азимута направления между ними). В середине каждого звена 1 класса создаются еще промежуточные астропункты, на которых определяют только астрономические широту и долготу, т.е. и . Вдоль всех первоклассных рядов выполняют гравиметрическую съемку, а вокруг астропунктов - гравиметрическую съемку сгущения.

Звено триангуляции 1 класса состоит, в основном, из треугольников с углами не менее 40˚ и сторонами порядка 25-30 км. Базисы, как правило, устраивают на концах звена между пунктами Лапласа. Измерение длин базисов выполняется высокоточными светодальномерами. С помощью астрономических азимутов задается ориентировка сети, по базисам осущест-

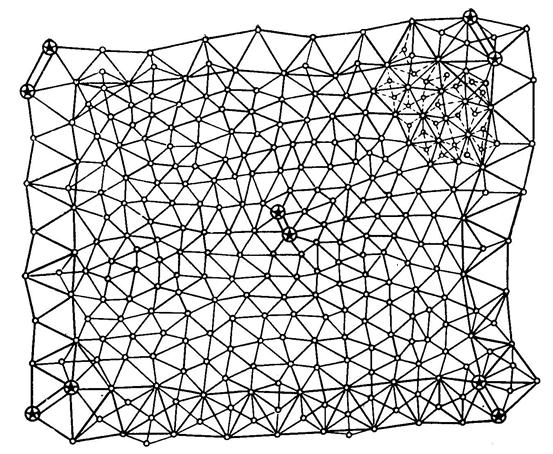

Рис. 4.4. Схема построения триангуляции 2-4 классов внутри полигона 1 класса.

Условные обозначения: - астрономические пункты Лапласа, на которых измеряются астрономические широта, долгота и азимут направления между пунктами;

астробазис, т.е. два пункта Лапласа, между которыми измерено расстояние с высокой точностью;

1 - сторона триангуляции 1 класса; 2- сторона триангуляции 2 класса; 3 - сторона триангуляции 3 класса. (Триангуляция 4 класса на рис. не показана)

вляется ее масштабирование, а результаты определения астрономических широт, долгот и гравиметрической съемки используются при решении задачи редуцирования на поверхность относимости при математической обработке геодезических данных.

Звенья полигонометрии 1 класса прокладывают в виде вытянутых ходов, состоящих не более чем из 10 сторон длиной ~ 20км. Точность первоклассных измерений характеризуется величинами:

; ; ; ; .

В дальнейшем первоклассные полигоны заполняются сплошной сетью триангуляции 2 класса. Длины сторон треугольников 2 класса равны в среднем 10-15км. Угол в треугольнике 2 класса должен быть не менее 300 . В триангуляции 2 класса равномерно через 25 треугольников размещают базисы, длины которых определяют с ошибкой не ниже 1:400 000. Одна из базисных сторон должна находиться примерно в центре полигона 1 класса, на концах этой стороны определяют пункты Лапласа с той же точностью астрономических измерений, что и в триангуляции 1 класса. Углы во 2 классе измеряют c ошибкой не ниже .

Сеть триангуляции 2 класса сгущается сетями 3 и 4 классов, которые, как правило, создаются методами триангуляции.

Сети триангуляции 3 и 4 класса строят в виде жестких систем сплошных треугольников, вставляемых в сеть триангуляции 2 класса.

На каждом пункте ГГС всех классов на расстоянии от него 0,25-1 км устанавливается по 2 ориентирных пункта, которые закрепляют центрами. Ориентирные пункты необходимы для азимутальной привязки съемочных ходов, для военных и других целей, а также для поиска центра пункта триангуляции при утрате наружного знака.

Высоты всех пунктов плановой ГГС определяют преимущественно из тригонометрического нивелирования.

Таблица 4.1.

Технические характеристики ГГС СССР, созданной в соответствии

с «Основными положениями 1954 – 61гг.»

Класс сети Длина стороны, км СКО измеренного угла Ошибка стороны в слабом месте Ошибка определения взаимного положения смежных пунктов, м
  20-25 7-20 5-8 2-5 0,7 1,0 1,5 2,0 1/150000 1/200000 1/120000 1/70000 ~ 0,15 ~ 0,06 ~ 0,06 ~ 0,06



По своей точности она обеспечивает картографирование территории нашей страны в масштабе 1:2000, а также позволяет решать научные и инженерно-технические задачи на высоком уровне.
