Состав АСУ ТА

Классификация АСУ ТА

В соответствии с отечественной классификацией для АСУ ТА различают пять классификационных признаков (рис. 2.3).

По уровню, занимаемому в организационно-производственной иерархии, различают АСУ ТА нижнего, верхнего уровня и многоуровневые.

Рисунок 2.3 – Классификация АСУ ТА

При этом первые осуществляют управление отдельными технологическими агрегатами, установками или участками; вторые – группами установок, цехами, производствами, а третьи – включают в свой состав подсистемы, как нижнего, так и верхнего уровня.

Как видим, уровень АСУ ТА определяется в зависимости от решаемой задачи управления. Иную классификацию можно встретить в переводной литературе и рекламных проспектах зарубежных фирм. Западные производители различают АСУ ТА по уровню в зависимости от используемых технических средств. Так, под нулевым уровнем АСУ ТА (уровнем объекта управления) понимают датчики и исполнительные механизмы. К нижнему уровню относят АСУ ТА, использующие для решения задач управления специализированные контроллеры. В системах верхнего уровня применяются промышленные компьютеры. Системы всех уровней связаны воедино с помощь цифровых сетей.

По характеру протекания управляемого процесса во времени различают АСУ непрерывными, непрерывно-дискретными и дискретными технологическими процессами.

В зависимости от количества измеряемых или контролируемых технологических переменных классифицируют АСУ ТА по условной информационной мощности: наименьшей (если контролируемых переменных меньше 40), малой (41…160), средней (161…650), повышенной (651…2500) и большой (более 2500). Хотя условность такого деления очевидна, правомерность введения указанного классификационного признака сомнений не вызывает.

По функциональной надежности различают АСУ ТА с минимальным, средним и высоким уровнем надежности. Для первых показатели надежности вообще не регламентируются. Отказы вторых (информационные системы) не приводят к остановке объекта управления. При отказе третьих на объекте автоматизации возникают аварии и поэтому для них требуются жесткие меры по обеспечению безотказности, восстанавливаемости и ремонтопригодности.

Классификация АСУ ТА по типу функционирования практически совпадает с приведенной ранее (рис. 2.2) классификацией режимов реализации управляющих функций и не требует дополнительных пояснений.

Промышленные АСУ состоят из следующих основных компонентов: технического, информационного, математического, про­граммного обеспечения и оперативного персонала. Функционирование системы происходит в целенаправленном преобразовании входной ин­формации в выходную, что осуществляется, в основном, двумя компо­нентами: оперативным персоналом и техническим обеспечением – комплексом технических средств (КТС). Эти два компонента собирают и накапливают входную информацию из датчиков объекта и внешних ис­точников, обрабатывают и анализируют ее, принимают решение по уп­равлению и реализуют его соответствующим воздействием на объект.

Оперативный персонал и КТС составляют человеко-машинную систему. Регламент работы оперативному персоналу задается документами (пра­вилами, инструкциями) организационного обеспечения, а функциониро­вание основной части КТС (ЭВМ) регламентируется программным обес­печением. Схема преобразовании ин­формации в АСУ ТП приведена рис. 2.4.

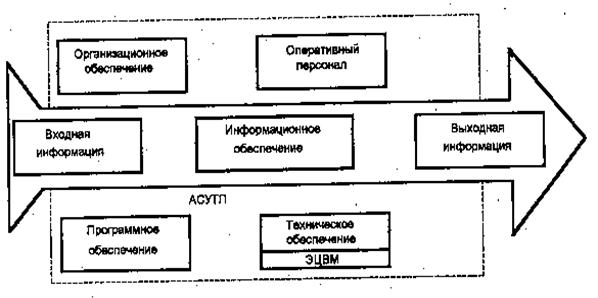

Рисунок 2.4 – Схема взаимодействия компонентов АСУТП

Классификация видов обеспечения АСУ представлена на рис. 2.5.

Рисунок 2.5 – Состав АСУ ТА

Техническим обеспечением (ТО) называется полная совокупность технических средств, достаточная для функционирования АСУ и выполнения всех ее функций. В состав ТО входят датчики, средства вторичной обработки информации, в том числе вычислительная техника, исполнительные механизмы, средства ручного ввода и отображения информации – словом, все «железо» за исключением регулирующих органов. Последние входят в состав объекта управления.

Информационное обеспечение (ИО) включает в себя:

– перечни и характеристики входных и выходных сигналов, поступающих в ВК от объекта автоматизации, а также выдаваемых ВК на объект;

– описания массивов информации, форм документов и видеокадров, используемых в системе;

– нормативно-справочную информацию, необходимую для функционирования АСУ;

– описание принципов классификации и кодирования информации.

Программное обеспечение (ПО) представляет совокупность программ и эксплуатационной программной документации, необходимых для реализации функций системы в заданном режиме функционирования.

ПО, в свою очередь, разделяется на общее (ОПО) и специальное (СПО) программное обеспечения. ОПО обычно поставляется вместе со средствами вычислительной техники и включает программные средства, необходимые для разработки программ, компоновки ПО, организации функционирования ВК, прикладные пакеты, стандартные библиотеки и т.п.

СПО включает программы, реализующие собственно основные и вспомогательные функции АСУ. Обычно СПО разрабатывается специально для конкретной АСУ, хотя в него и могут входить некоторые стандартные или типовые программные модули.

Под организационным обеспечением (ОО) понимают описание АСУ, а также инструкции оперативному персоналу, необходимые для его полноценной работы.

Оперативный персонал (ОП) также является неотъемлемой составной частью АСУ. Это, прежде всего, - операторы-технологи(ОТ), для которых АСУ является инструментом, помогающим им управлять технологическим объектом, а также – эксплуатационный персонал (ЭП), обеспечивающий правильность функционирования комплекса технических и программных средств системы.

Помимо перечисленных основных видов обеспечения, в состав АСУ входит еще и три вспомогательных. Они разрабатываются в процессе проектирования АСУ, но в явном виде в состав функционирующей системы не входят.

Математическое обеспечение (МО) – это совокупность математических методов и моделей, используемых в системе, которые реализуются в составе СПО. (Эта связь показана на рис.1.4 пунктирной линией.)

Лингвистическое обеспечение (ЛО) – совокупность языковых средств для общения ОП со средствами вычислительной техники. Этот вид обеспечения включается в СПО (языки программирования) и в ОО (инструкции персоналу о языке общения с ВК).

Метрологическое обеспечение (МетрО) – совокупность проектных решений, технических и программных средств, обеспечивающая заданные точностные характеристики функций АСУ, реализованных на основе измерительной информации. МетрО реализуется в составе ТО и СПО.
