Диаграмма Исикавы

Диаграмма Исикавы (причинно-следственная диаграмма) также часто называется «рыбья кость» или «рыбий скелет». Она позволяет выявить, систематизировать и наглядно представить причины, оказывающие влияние на рассматриваемую проблему. Качество изделия, выражающееся в показателях качества, является результатом взаимодействия множества причин, факторов производства, и для того, чтобы выпускать только качественные изделия, необходимо к наиболее важным показателям качества, которые в данном случае рассматриваются как следствие, поставить в соответствие факторы и условия производства, являющиеся причинами.

Диаграмма Исикавы (причинно-следственная диаграмма, «рыбья кость», «рыбий скелет») демонстрирует отношения между проблемой и ее возможными причинами. Обеспечивает модель установления связей между проблемой и факторами, влияющими на нее. Диаграмма Исикавы полезна для устранения причин появления проблем, а также полезна для понимания эффектов воздействия нескольких факторов на процесс. Анализируются четыре основных причинных фактора: человек, машина (оборудование), материал и метод работ. При анализе этих факторов выявляются вторичные, третичные и т.д. причины, приводящие к дефектам и подлежащие устранению. Для анализа дефектов и построения диаграммы необходимо определить максимальное число причин, которые могут иметь отношение к допущенным дефектам. Такую диаграмму еще называют диаграммой «4М» по составу основных факторов.

Для составления причинно-следственной диаграммы необходимо подобрать максимальное число факторов, имеющих отношение к характеристике, которая вышла за пределы допустимых значений. При этом для исследования причин явления необходимо привлекать и третьих лиц, не имеющих непосредственного отношения к работе, так как у них может оказаться неожиданный подход к выявлению и анализу причин, которого могут не заметить лица, привычные к данной рабочей обстановке.

Наиболее эффективным считается групповой метод анализа причин, называемый «мозговым штурмом».

Порядок построения причинно-следственной диаграммы условий и результатов следующий:

1. Определение цели. Например, провести систематизацию причин и условий, влияющих на снижение качества изделий. Или систематизировать условия, влияющие на расходы по устранению брака, или проанализировать условия, влияющие на спрос продукции на рынке. Желательно, чтобы анализируемая проблема имела количественное измерение. Например, качество технологической операции может оцениваться долей брака, количеством дефектов определенного вида величиной отклонения от заданных значений, наконец, численной величиной какого-либо параметра изделия или детали. Расходы могут измеряться в денежном выражении, затратах времени, материалов, комплектующих и т. п.

2. Составление списка факторов и условий, которые влияют или могут влиять на рассматриваемую проблему. При этом полезным будет метод «мозгового штурма», позволяющий в короткое время собрать идеи и мнения различных людей по данной проблеме. При составлении списка факторов нельзя отбрасывать ни одного из них. Маловероятные и незначительные факторы могут быть отброшены и не рассматриваться при последующем анализе, но на схеме они должны быть представлены, чтобы было ясно, что они уже рассматривались на каком-то этапе анализа.

3. Группировка факторов по их естественному родству в группы и подгруппы с различной степенью детализации. При анализе проблем, связанных с качеством продукции, обычно, рассматриваются следующие группы: технология, оборудование, методы измерения, персонал, материалы, организация производства, внешние условия.

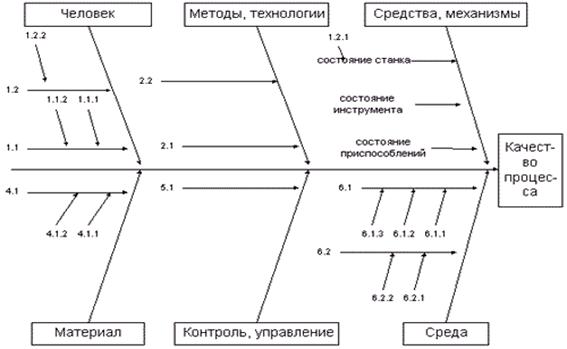

4. Построение схемы. Схема позволяет наглядно показать множество факторов, систематизированных в определенном порядке, что существенно облегчает поиски правильных решений. Пример схемы приведен на рисунке 10.

Рисунок 10 – Пример построения схемы при построении диаграммы Исикавы (причинно-следственной диаграммы)

Пример окончательного вида диаграммы Исикавы для анализа качества некоторого технологического процесса приведен на рисунке 11.

Рисунок 11 – Пример окончательного вида диаграммы Исикавы для анализа качества некоторого технологического процесса
