Трансформаторы

Разрядники постоянного тока

Применяются вентильные разрядники с магнитным дутьем от постоянных магнитов

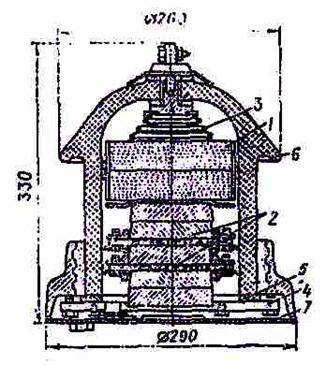

Разрядник постоянного тока:

1 – рабочие резисторы; 2 – искровые промежутки; 3 – пружина токопроводящая; 6 – фарфоровый корпус; 7 – крышка

Трансформаторы тока. Имеет замкнутый магнитопровод с двумя обмотками. Через первичную протекает измеряемый ток, во вторичной – подключаются измерительные приборы или реле.

Обе обмотки намотаны в одну сторону. В первичной обмотке ток втекает в начало обмотки, во вторичной – ток вытекает из начала (это условное положительное направление тока по ГОСТ).

Наибольшим термическим и динамическим воздействиям подвергается первичная обмотка. Вторичная работает в облегченных условиях.

Наиболее рациональна конструкция ТА с одновитковой первичной обмоткой в виде шины или стержня. При токах менее 400 А первичная обмотка выполняется многовитковой.

С целью снижения погрешности необходимо уменьшать активное и реактивное сопротивления вторичной обмотки.

Трансформатор тока является одним из основных звеньев релейной защиты.

Режим разомкнутой вторичной обмотки является для ТА аварийным. Его рабочий режим близкий к режиму к.з.

Недостаток одновитковых ТА заключается в большой погрешности при малом номинальном первичном токе, поскольку W ₁ = 1. При малых первичных токов (ниже 400 А) для получения высокого класса точности применяются многовитковые ТА.

Трансформаторы напряжения. Служат для преобразования высокого напряжения в низкое стандартное напряжение, удобное для измерения. Обычно за номинальное напряжение принимают 100 В или . Это позволяет для измерения любого высокого напряжения применять одни и те же приборы.

Для напряжений до 35 кВ выпускают однофазных TV с масляной или литой изоляцией.

Распределительные устройства (КРУ)

Это совокупность соединенных между собой электрических аппаратов, предназначенных для приема и распределения электроэнергии. В функции КРУ входят также защита сети от к.з. и ненормальных режимов.

Различают сборные и комплектные распределительные устройства.

Сборные РУ на 6-35 кВ монтируются в специальных контактных зданиях. Масляные выключатели монтируются в железобетонных ячейках, рассчитанных на возможность взрыва.

Сборные РУ на напряжение выше 35 кВ строятся открытого типа (ОРУ) и не требуют капитальных зданий. Наладка и установка на месте.

В комплектных РУ электрические аппараты, входящие в устройство, монтируются на заводе изготовителе.

В КРУ входят:

- выключатели со встроенным приводом с малыми габаритами;

- трансформаторы тока и напряжения с литой изоляцией;

- разъединители механически связанные с выключателем;

- разрядники и предохранители.

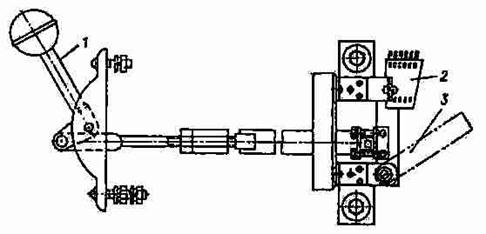

Рубильник с рычажным приводом и дугогасительной камерой

а)	а)
б)	б)
Вентильный разрядник (а) и его искровые промежутки в увеличенном масштабе (б)	Вольт-амперная характеристика вилитого резистора

а)

б)

Типовая ячейка КРУ

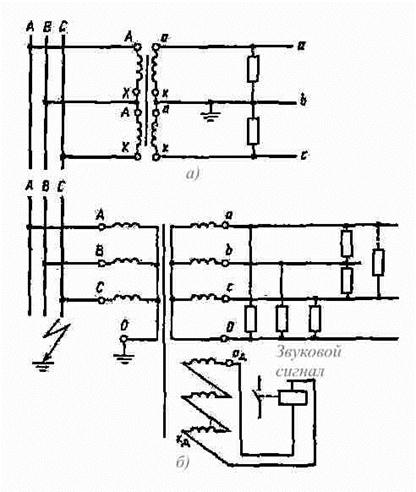

Схема включения ТИ в трехфазных цепях

Схема включения однофазного ТН	Схема включения трансформатора тока

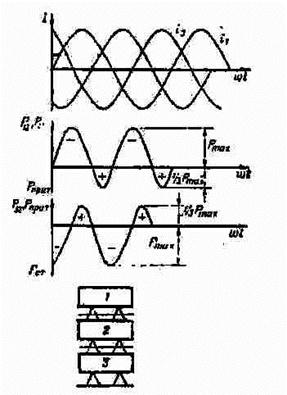

Трехфазный комплект реакторов	Изменение во времени электродинамических усилий, действующих между реакторами

[1] См. книгу. Стернин В.Г., Карпенский А.К. Токоограничивающие реакторы. – М., 1965 (для дисковых катушек).
