Синхронный RS – триггер
|
|
|
|
Для перехода триггера в определенное состояние используется последовательность тактовых импульсов, то есть триггер может изменить своё состояние при подаче синхронизирующих импульсов на оба входа. Рассмотрим триггер, который воспринимает тактовый импульс, меняющий своё состояние при переходе через логическую единицу.

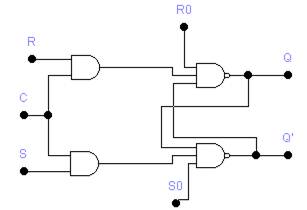

С – тактовый вход. Если на него подавать сигнал, равный нулю, то на входах триггера логический ноль и состояние его не меняется. Если С=1, то состояние меняется в соответствии с таблицей. Входы S0 и R0 – дополнительные входы сброса.
|
|
|
|
|
