Общие положения. Винтовые забойные двигатели (ВЗД)

Винтовые забойные двигатели (ВЗД)

Лекция № 22

ВЗД относятся к объемным роторным гидравлическим машинам. Основными рабочими органами являются ротор и статор, которые представляют собой зубчатую косозубую пару внутреннего циклоидального зацепления, между винтовыми поверхностями которых образуются рабочие камеры.

Роторы обычно выполняются из износостойкого металла, статоры имеют эластичную обкладку с внутренней винтовой поверхностью (рис. 22.1).

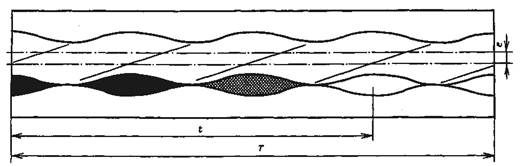

Рис. 22.1 – Продольное и поперечное сечения рабочих органов ВЗД

Для того, чтобы обеспечить работу винтового двигателя, необходимо и достаточно выполнение четырех условий:

1) число зубьев z₁ статора должно быть равно z₁ = z₂ + 1, где z₂ – число зубьев ротора;

2) отношение шагов винтовых поверхностей должно быть

где T – шаг винта статора;

t – шаг винта ротора.

3) длина рабочих органов (РО), L должна быть ≥ Т;

4) профили зубьев наружного и внутреннего элементов должны быть взаимоогибаемы и находиться в непрерывном контакте между собой в любой фазе зацепления.

ВЗД подразделяются на:

- двигатели общего назначения;

- двигатели для наклонно-направленного и горизонтального бурения;

- двигатели для отбора керна;

- двигатели для ремонта скважин;

- двигатели с разделенным потоком;

- турбовинтовые двигатели.

ООО «ВНИИБТ – Буровой инструмент», Кунгурский машзавод, ООО «Радиус-Сервис» и др. предприятия выпускают ВЗД различного назначения. Например, шифр двигателя ДВР3-195М.9/10.35 обозначает:

Д – двигатель;

В – с повышенной частотой вращения вала;

Р – с регулируемым на поверхности кривым переводником;

3 – порядковый номер модели;

195 — диаметр корпуса двигателя, мм;

М – модернизированный двигатель;

9/10 – заходность рабочих органов, z_р/z_ст

35 – число шагов статора х 10;

Кроме того в шифре могут быть:

У – с укороченным шпинделем;

Г – двигатель для наклонно-направленного и горизонтального бурения;

О – двигатель-отклонитель.

С – секционный.
