Принцип компенсации

Принцип компенсации основан на теореме о компенсации, которая гласит: в любой электрической цепи без изменения токов в ее ветвях сопротивление в произвольной ветви можно заменить источником с ЭДС, численно равной падению напряжения на этом сопротивлении и действующей навстречу току в этой ветви.

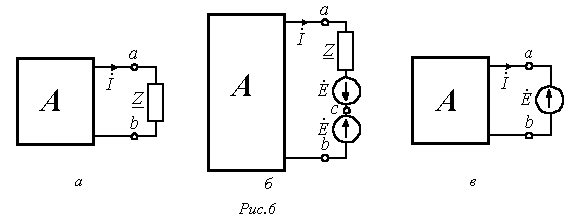

Для доказательства теоремы выделим из схемы произвольную ветвь с сопротивлением , по которой протекает ток , а всю остальную часть схемы условно обозначим некоторым активным двухполюсником А (см. рис. 6,а).

При включении в ветвь с двух одинаковых и действующих навстречу друг другу источников ЭДС с (рис. 6,б) режим работы цепи не изменится. Для этой цепи

.

(12)

Равенство (12) позволяет гальванически соединить точки а и c, то есть перейти к цепи на рис. 6,в. Таким образом, теорема доказана.

В заключение следует отметить, что аналогично для упрощения расчетов любую ветвь с известным током можно заменить источником тока .

Литература

1. Основы теории цепей: Учеб. для вузов /Г.В.Зевеке, П.А.Ионкин, А.В.Нетушил, С.В.Страхов. –5-е изд., перераб. –М.: Энергоатомиздат, 1989. -528с.
2. Бессонов Л.А. Теоретические основы электротехники: Электрические цепи. Учеб. для студентов электротехнических, энергетических и приборостроительных специальностей вузов. –7-е изд., перераб. и доп. –М.: Высш. шк., 1978. –528с.
3. Каплянский А.Е. и др. Теоретические основы электротехники. Изд. 2-е. Учеб. пособие для электротехнических и энергетических специальностей вузов. –М.: Высш. шк., 1972. –448 с.

Контрольные вопросы и задачи

1. Для каких цепей применим принцип суперпозиции?
2. В каких случаях эффективно применение метода наложения?
3. Как определяются входные и взаимные проводимости ветвей?
4. Докажите теорему взаимности.
5. Какими линейными соотношениями связаны токи и напряжения в ветвях линейной цепи?
6. Можно ли распространить принцип компенсации на нелинейную электрическую цепь?
7. Определить методом наложения ток в первой ветви цепи на рис. 1,а.

Ответ: , где ; .

1. В цепи на рис. 2 . Определить токи в остальных ветвях схемы, воспользовавшись линейным соотношением, принципом компенсации и методом наложения.

Ответ: ; .
