Динамика давления в системе отопления без расширительного бака

Практически это нежелательное явление скорее всего в может возникать в циркуляционном насосе протяженной системы отопления группы малоэтажных зданий (например, в сельских населенных пунктах).

Для исключения кавитации в насосе величина ∆Рвс должна быть меньше гидростатического давления в бездействующем насосе (в статическом режиме) по крайней мере на 0,05 МПа. Так, например, если разность уровней установки расширительного бака и насоса составляет 7м (бак размещается в двухэтажном здании и гидростатическое давление составляет 0,07 МПа), то потеря давления в теплопроводах зоны всасывания (от точки О до точки И на pиc. 8.10) не должна превышать 0,02 МПа. Очевидно, что при малоэтажной застройке расширительный бак следует помещать близ тепловой станции.

В районной системе отопления группы многоэтажных зданий скорее возможна не кавитация в насосе, а чрезмерное повышение гидростатического давления. Повышение давления в обратных теплопроводах, опасное для целостности отдельных элементов системы отопления, может произойти как при установке расширительного бака в ближайшем к тепловой станции высоком здании (рис. 8.11), так и при перемещении туда бака из удаленного здания.

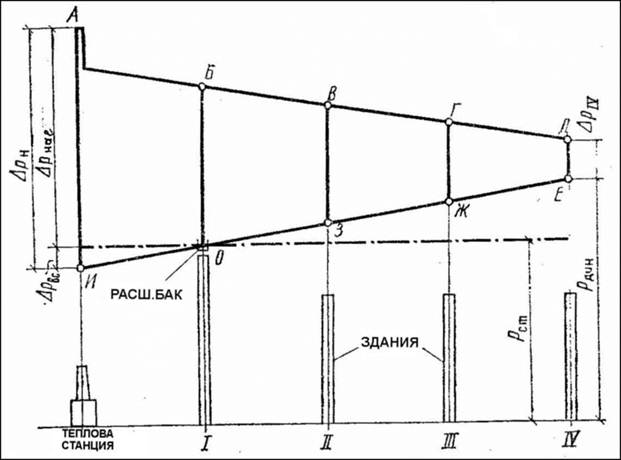

Рис. 8.11. Изменение гидростатического давления в наружных теплопроводах раненной системы отопления четырех зданий с расширительным баком в ближайшем здании (I) к тепловой станции

О — точка постоянного давления; Е — точка самого высокого гидростатического давления во внутренние системах отопления

Перемещение расширительного бака из одного здания, ближайшего к тепловой станции, в другое, несколько более высокое и удаленное от него, не вызывает заметного изменения гидростатического давления как при бездействии, так и при работе циркуляционного насоса. Однако перемещение бака в здание, более высокое и близко расположенное к тепловой станции, вызывает значительное повышение давления во внутренних системах отопления удаленных зданий (это показано на рис.8.11). Повышение давления происходит вследствие увеличения не только высоты здания, но и протяженности зоны нагнетания (если бак, как обычно, будет присоединен к обратному теплопроводу). Давление заметно повысится также в теплопроводах и оборудовании тепловой станции.

Для снижения давления в оборудовании тепловой станции в этом случае можно перенести место включения циркуляционного насоса из обратного в общий подающий теплопровод (насос должен быть рассчитан на перемещение горячей воды); внутренняя система отопления удаленного здания (здание IV на рис. 8.12) может быть присоединена к наружным теплопроводам по независимой схеме.

Рассмотрим динамику давления во внутренних теплопроводах здания, непосредственно соединенных с наружными теплопроводами. Проделаем это в условиях присоединения здания 1 на рис. 8.10 для системы отопления которого выше была отмечена необходимость изменения начального давления до р1 и конечного до Р2. Внутренняя система отопления изображена на рис. 8.12 двойными линиями высотой h с верхней подающей магистралью и центром охлаждения в точке В.
