И т. д

Через ветвь на втором этаже

В горизонтальных однотрубных системах отопления многоэтажных зданий последовательно соединенные приборы на каждом этаже, образующие ветвь, располагаются на одной и той же высоте над центром нагревания. Промежуточное изменение температуры и плотности в ветви по горизонтали вследствие охлаждения воды в приборах не отражается на значении естественного циркуляционного давления, которое определяется в зависимости от разности гидростатического давления в стояках (вертикальных участках).

В горизонтальных однотрубных системах с приборами, соединенными по проточной (на рис. 9.7 а, показано на первом этаже) и по проточно-регулируемой схемам (на рис. 9.7 а— на втором этаже), естественное циркуляционное давление различно в кольцах через ветви на каж­дом этаже [формулы (9.16) — (9.18)]: через ветвь на первом этаже

∆Р^Iе.пр=g h 1(po-pг)

∆Р^IIе.пр=g(h 1+ h 2)(po-pг)

В горизонтальной однотрубной системе с замыкающими участками у приборов (на рис. 9.7, а — на третьем этаже) также возникает различное естественное циркуляционное давление в кольцах через ветви на каждом этаже (формулы те же, высота — до условных центров охлаждения, изображенных на рисунке точками на ветви). Кроме того, действует дополнительное естественное давление в малом циркуляционном кольце каждого прибора. Его определяют по формуле, написанной по аналогии с формулой (7.30):

∆Ре.мал=g h’ (Рвых-Рвх) (9.19)

где h’ ' — вертикальное расстояние между условными центрами охлаждения воды в приборе и в ветви (рис. 9.7) .

Формулы (9.16) — (9.18) относятся также к горизонтальной бифилярной схеме ветви, изображенной на pис. 9.7, б.

В горизонтальных двухтрубных системах отопления естественное циркуляционное давление, возникающее при охлаждении воды в приборах, определяют по формуле9.18) Величина этого давления незначительна; оно учитывается прежде всего в квартирных системах отопления с естественной циркуляцией воды.

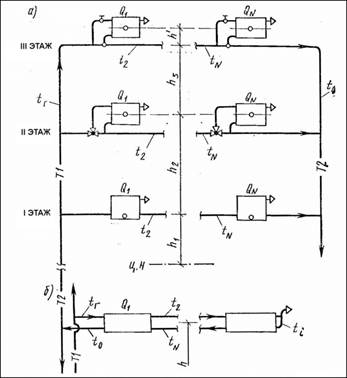

Рис. 9.7. Расчетные схемы горизонтальной однотрубной системы водяного отопления

а — с проточной ветвью на первом этаже, с проточно-регулируемой ветвью на втором этаже, с ветвью, имеющей замыкающие участки, на третьем этаже; б—с бифилярными ветвями
