Теплоносители и схемы системы панельного отопления

Низкие подоконные панели, поверхность которых из-зa этого может иметь относительно более высокую температуру, получаются меньших размеров, чем панели других типов. При использовании подоконных панелей сокращается площадь охлажденной поверхности наружных стен, уменьшаются радиационное охлаждение людей и зона распространения холодного воздуха от окон, не затрудняется, как при перегородочных панелях, расстановка предметов в помещениях.

Тепловая изоляция, 2 — конвективный канал; 3 — отопительная панель; 4 — приточный канал, 5 — запорный клапан, 6 — стальной экран

При использовании панели с двусторонней теплоотдачей увеличивается теплопередача в помещение в расчете на единицу длины панели, а также сокращаются бесполезные теплопотери наружу по сравнению с панелью, вплотную приставленной к стене. Однако такая панель с труднодоступным конвективным каналом уступает в санитарно-гигиеническом отношении панели с односторонней теплоочдачей.

При отоплении помещений плинтусными панелями температуру воздуха по условиям теплового комфорта принимают равной расчетной температуре воздуха для конвективного отопления.

Бетон; 2 — концы греющих труб для присоединения к стояку; 3 — поверхность чистого пола, 4 — тепловая изоляция

Бетонные отопительные панели, совмещенные с наруж­ными стенами, стали применять в массовом строительстве зданий ограниченно для сокращения теплопотерь, бесполезных для отопления помещений

Плинтусные отопительные панели, заменяющие собой плинтус, распространены в странах с умеренным климатом (США, Англия) для отопления магазинов, выставочных залов и других подобных помещений. Там применяются чугунные или стальные плинтусные панели, представляющие собой большей частью пустотелые элементы с гладкой поверхностью глубиной 45—60 мм и высотой 150— 300мм, по форме напоминающие обычные деревянные плинтусы. Панели с двусторонней теплоотдачей такого типа снабжены с тыльной стороны вертикальными ребрами, и теплоотдача их возрастает на 60% по сравнению с плоскими плинтусными панелям с односторонней теплоотдачей.

В нашей стране плинтусные панели используют для отопления детских учреждений, причем применяют панели из бетона марки 150—200 с односторонней теплоотдачей (рис. 18.9). Для уменьшения бесполезных теплопотерь между плинтусной панелью и наружной стеной помещают слой тепловой изоляции.

При использовании для отопления плинтусных панелей уменьшается вертикальный градиент температуры воздуха. Установлено, что разность температуры воздуха под потолком и у пола помещений, обогреваемых плинтусными панелями, составляет не более 1 °С, тогда как при радиаторном отоплении она доходит до 3 °С Кроме того, наблюдается относительное повышение температуры воздуха у пола и температуры поверхности пола и стен в нижней зоне помещений, что особенно важно для детских комнат.

Подоконные бетонные отопительные панели устанавливают в тех местах под окнами помещений, где принято размещать металлические отопительные приборы. Панели могут быть приставными или вставленными в выемку (нишу) в стене. Такие панели бывают с односторонней (рис. 18. 10, а) и двусторонней (рис. 18.10, б) теплоотдачей с их поверхности. Соединяются они с трубами системы отопления как обычные отопительные приборы.

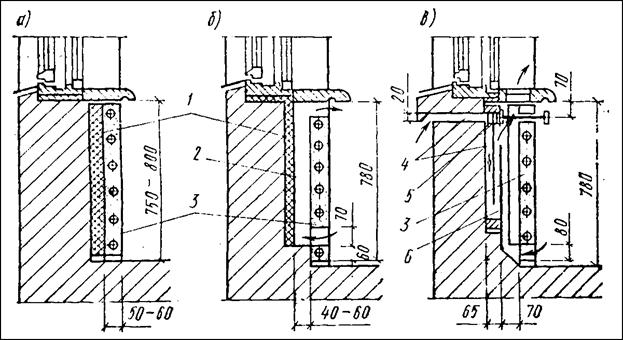

Рис. 18.10. Подоконные приставные бетонные отопительные панели с односторонней теплоотдачей (а), двусторонней теплоотдачей (6) и с двусторонней теплоотдачей и каналом для подачи подогретого наружного воздуха (в)

На рис. 18.10,6 показана конструкция, сочетающая отопительную панель с каналом для подачи подогретого свежего воздуха в отапливаемое помещение. Тепловая изоляция здесь отсутствует, а часть теплового потока, уходящего наружу, используется для нагревания приточного воздуха. Такую конструкцию панелей можно использовать в малоэтажных зданиях. В многоэтажных зданиях их применять не рекомендуется из-за неравномерности и не­устойчивости движения воздуха в приточных каналах на различных этажах.
