Расход воды на охлаждение вспомогательного оборудования

№ п/п	Потребители воды ТЭс	Расход, м^3/ч	Портребители воды АЭС (для ВВЭР-440)	Расход, м^3/ч
	Мельница	2-3	Питательные и циркуляционные насосы
	Дымосос	0,5-1	Насосы контура расхолаживания	41,5
	Мельничный вентилятор	0,8-2	Теплообменники
	Питательный турбонасос	2-10	Бассейн выдержки
	ПЭН	1-5	Охладитель продувки ПГ
	Сетевой и подпиточный насосы	1-2	Спринкерные устройства

Общий расход воды, который должен обеспечиваться работой циркуляционных насосов:

где G_к – расход на охлаждение конденсаторов;

G_м.о. – расход на охлаждение маслоохладителя;

G_г.о. - расход на охлаждение газоохладителя;

G_всп. - расход на охлаждение вспомогательного оборудования.

Системы технического водоснабжения

В состав СТВ электростанции входят:

1. источники воды;

2. подводящие и отводящие каналы (водоводы);

3. насосы;

4. охладители воды.

По схеме коммуникаций и способам охлаждения воды, системы СТВ подразделяют на:

1. прямоточную;

2. оборотную;

3. смешанную.

Прямоточной называется система, когда вся вода для электростанции забирается из естественного источника (река, озеро и т.д.) и после использования сбрасывается в этот же источник. Прямоточная система используется только в том случае, если дебит источника превышает в 3-4 раза потребности в охлаждающей воде электростанции. Кроме этого, органами СЭН наложены ограничения на температуру сброса охлаждающей воды в водоем. Температура не должна превышать 28ºС, а нагрев охлаждающей воды не должен превышать 5ºС летом и 3ºС зимой.

Оборотная система представляет собой замкнутые системы, состоящие из охладителя воды, циркуляционных насосов и водоводов. При оборотном водоснабжении применяют только двухходовые конденсаторы.В качестве охладителя используют:

1. пруды-охладители, озера;

2. охладительные градирни;

3. брызгальные бассейны.

Наиболее простое и дешевое устройство – естественные или искусственные пруды-охладители.

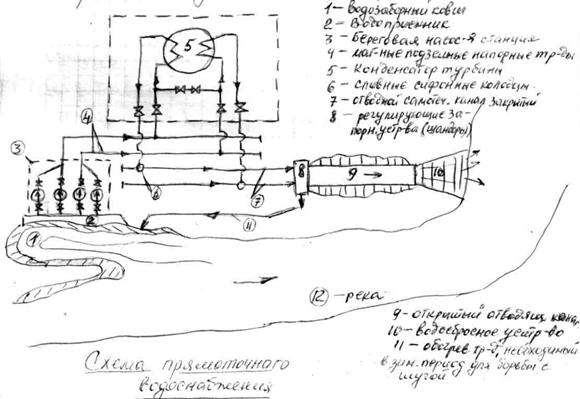

Схема прямоточного водоснабжения

Схема оборотного водоснабжения с прудом-охладителем

1 – струераспределительное устройство; 2 – открытый отводящий канал; 3 – регулирующее устройство уровня в отводящих закрытых каналах; 4 – закрытый отводящий канал; 5 – конденсаторы; 6 – главный корпус; 7 – обогрев зимний от шуги; 8 – напорные трубопроводы; 9 – сливные сифонные колодцы; 10 – береговая насосная станция; 11 – водоприемник; 12 – открытый подводящий канал; 13 – русло реки; 14 – пруд-охладитель; 15 – земляная плотина; 16 – дополнительный водосброс с плотины; 17 – река.

Градирни выполняют в виде прямолинейных или криволинейных очертаний. В районах с наружной температурой входа до 23ºС башни выполняются в виде металлического каркаса с обшивкой из асбестоцементных плит. При наружной температуре ниже 23ºС обшивка из алюминия или дерева. В большинстве случаев башни изготовляются из монолитного железобетона. Такие градирни работают при температуре наружного воздуха не ниже 28ºС.

Рассмотрим принципиальную схему оборотного водоснабжения с градирней.

1 – конденсатор турбины; 2 – градирня; 3 – циркуляционный насос; 4 – насос добавочной воды; 5 – трубопровод подпитки; 6 – бассейн; 7 – водораспределительное устройство; 8 – оросительное устройство.

Вода в виде капель или пленок охлаждается вследствие испарения и соприкосновения с воздухом, входящим в оросительное устройство через окна. Нагретый насыщенный водяными парами воздух, отводится вверх под действием естественной или искусственной тяги через вытяжную башню. Движение воздуха обеспечивается за счет разности плотностей нагретого воздуха внутри башни и холодного снаружи.

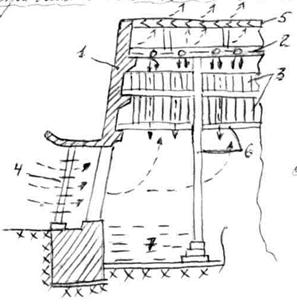

Градирня противоточная с естественной тягой пленочного типа

1 – вытяжная железобетонная гиперболоидальная башня; 2 - водораспределительные трубопроводы с разбрызгивающими соплами; 3 –щиты оросительного пленочного типа; 4 – воздухонаправляющие щиты; 5 – водоуловитель; 6 – каркас оросителя; 7 – водосборный бассейн.
