Використання блок-схем для побудови алгоритмів

Для зображення алгоритмів використовуватимемо блок-схеми, що формуються з типових блоків.

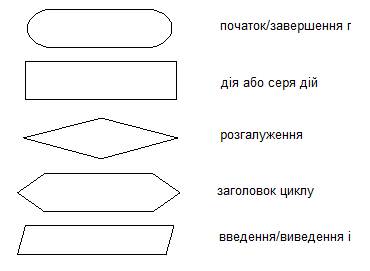

Типові блоки для формування блок-схем алгоритмів.



У теорії алгоритмів доведено, що будь-який, скільки завгодно складний алгоритм може бути складений з трьох основних алгоритмічних структур: лінійної, розгалуження і циклу, показаних, відповідно на рис.

Основні алгоритмічні структури.



Лінійна структура передбачає послідовне виконання дій, без їх повторення або пропуску деяких дій. Зазвичай програмісти прагнуть до того, аби алгоритм мав лінійну структуру.

Структура "розгалуження" передбачає виконання однієї з двох груп дій залежно від виконання умови у блоці розгалуження. На рис. 3 знаком "+" показано виконання умови, а знаком "-" - його невиконання. Часто використовується неповна команда розгалуження, коли один з блоків дії відсутній.

Структура "цикл" має декілька різновидів. На рис. показаний цикл типу "доки" (while) з передумовою.

Тепер запишемо алгоритм розв’язання задачі 1 у графічному вигляді.

Блок-схема алгоритму знаходження коренів квадратного рівняння до задачі 1.



Задача Побудувати блок-схему алгоритму перевірки введено числа на невід’ємність.

Задача Побудувати блок-схему алгоритму зходження периметра та площі трикутника за формулою Герона.

Задача Побудувати блок-схему алгоритму порівняння двох чисел.
