Гідростатичне нівелювання

Якщо маємо дві посудини з’єднані гнучким шлангом, то при заповнених рідиною посудинах рівень рідини буде займати рівневу (горизонтальну) площину (рис. 7.14).

За рис. 7.14, а маємо відліки по шкалам приладу

a = l ₁ – C ₁,

b = l ₂ – C ₂.

Перевищення точки А над точкою В обчислюється за формулою

h = a – b; (7.26)

h = (l ₁ – C ₁) – (l ₂ – C ₂),

або h = (l ₁ – l ₂) – (C ₁ – C ₂). (7.27)

Різницю висот стаканів позначимо через величину

K = l ₁ – l ₂.

Тоді h = K – C ₁ + C ₂. (7.28)

б

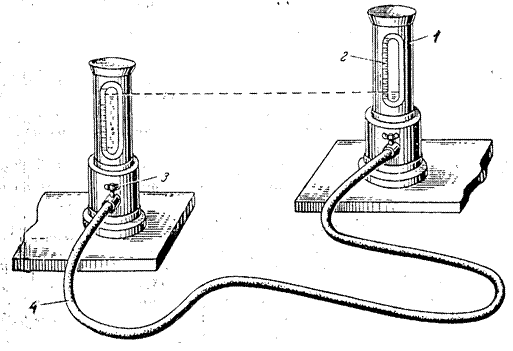

Рис. 7.14. Гідростатичне нівелювання

а – геометрична схема; б – гідростатичний нівелір;

1 – стакан (посудина); 2 – шкала відліку; 3 – кран; 4 – шланг.

Відліки С можуть братись на око візуально або автоматично за допомогою фотодатчиків, які фіксують при опусканні стержнів момент їх дотику до поверхні рідини.

Для вимірювання вертикальних деформацій (осідань) будівельних конструкцій і технологічного устаткування в недоступних місцях використовують гідростатичні системи різних конструкцій і точності.

Такі системи автоматизовані. З пульту управління можна по запиту отримати за допомогою фотодатчиків відліки по всім точкам спостережень.

Точність гідростатичного нівелювання залежить від призначення та конструкції приладу і може складати від десятих до сотень і навіть тисячних долей міліметра.
