Регулировка

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке.

2. Соедините зажим «плюс» стробоскопа с клеммой «плюс» аккумуляторной батареи, зажим массы – с клеммой «минус» аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра.

3. Обозначьте мелом для лучшей видимости метку 1 (см. рис. Расположение меток для установки зажигания) на шкиве коленчатого вала. Запустите двигатель и прогрейте его, чтобы он работал на минимальных оборотах холостого хода.

4. Направьте мигающий поток света стробоскопа на шкив и проверьте, соответствует ли положение метки 1 шкива данным подраздела 14.4

Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, действуя как описано в инструкции на стенд.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления распределителя зажигания и поверните его на необходимый угол.

2. 2. Для увеличения угла опережения зажигания корпус распределителя следует повернуть против часовой стрелки, а для уменьшения – по часовой стрелке

3. 3. Затем снова проверьте установку момента зажигания

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снятый с двигателя распределитель зажигания устанавливайте на место в следующем порядке.

2. Снимите крышку с распределителя зажигания, проверьте и, при необходимости, отрегулируйте зазор между контактами прерывателя.

3. Поверните коленчатый вал до начала такта сжатия в первом цилиндре, а затем, продолжая поворачивать коленчатый вал, совместите метку 1 с меткой 3.

4. Поверните ротор в такое положение, при котором его наружный контакт будет направлен в сторону контакта первого цилиндра на крышке распределителя.

5. Удерживая вал распределителя от проворачивания, вставьте его в гнездо на блоке цилиндров так, чтобы осевая линия, проходящая через пружинные защелки, была примерно параллельна осевой линии двигателя.

6. Закрепите распределитель на блоке цилиндров, установите крышку, присоедините провода, проверьте и отрегулируйте установку момента зажигания

1- Проверка качества и бесперебойности искрообразования при вращении коленчатого вала 2- Проверка качества и бесперебойности искрообразования без вращения коленчатого вала 3- Проверка изоляции ротора

Проверка натяжения пружины рычажка прерывателя

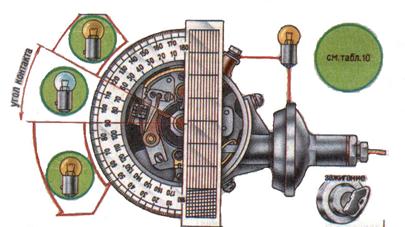

Измерение угла состояния прерывателя при помощи транспортира

(для прерывателя распределителя Р119-Б зазор между контактами 0,35-0,45 мм, а угол замкнутого состояния контактов 48- 52^о)

	1-Проверка цепи низкого напряжения и прерывателя 2-Проверка цепи низкого напряжения на обрыв 3-Проверка первичной обмотки катушки зажигания на обрыв

Регулировка зазора плоским щупом
