Производство керамических изделий

Несмотря на все многообразие керамических изделий и при­меняемого для их изготовления сырья важнейшие процессы при их производстве, различаясь в деталях, по существу одни и те же. Получение керамических изделий состоит в основном из следую­щих технологических операций:

1) подготовка сырой керамической массы;

2) формование изделий;

3) сушка изделий и отделка их в необожженном виде;

4) обжиг изделий;

5) глазурование изделий (может предшествовать обжигу или выполняться после предварительного обжига с последующим об­жигом для закрепления глазури).

Приготовление керамической массы. В общем случае керамиче­ская масса состоит из четырех компонентов: глины (или смеси глин); отощителя; флюса и воды. В некоторых случаях, при подхо­дящих природных глинах, отсутствует необходимость в использо­вании отощителя или флюса. При необходимости получения по­ристого черепка в массу вводят порообразующие материалы.

Для того чтобы точно дозировать и равномерно смешивать с другими компонентами, глину подвергают сначала грубому, а за­тем тонкому измельчению. Необходимым условием нормальной работы агрегатов тонкого помола является невысокая влажность глины (не выше 7... 10 %). Поэтому излишне влажную глину сушат в сушильных барабанах сразу после грубого измельчения дробил­ками или глинорезками.

При другом способе производится помол всех компонентов в шаровых мельницах мокрого помола. Полученную керамическую суспензию пропускают через вибрационное сито и подвергают распылительной сушке, получая пресс-порошок влажностью 5...7%.

Для производства доброкачественных изделий необходимо при­дать глине высокую однородность, для чего ее перемешивают в глиномешалках, при необходимости доувлажняя и иногда разог­ревая для повышения пластичности.

Выбор схемы подготовки керамической массы осуществляется с учетом как особенностей сырьевых материалов, так и способа последующего формования, для которого главным моментом яв­ляется влажность W сырьевой смеси. Существуют три наиболее часто применяемых способа подготовки керамической массы: по­лусухой (W = 7... 12%), пластический (W = 17...22%) и мокрый (W> 30%).

Формование керамических изделий. Формование керамических изделий осуществляют пластическим способом, полусухим прес­сованием и шликерным литьем.

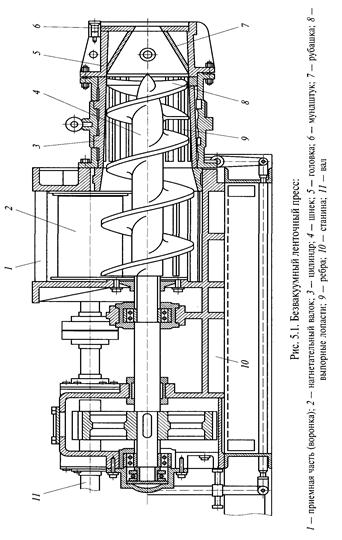

Пластическое формование (W- 17...22%) осуществ­ляют при помощи шнекового (ленточного) пресса. Современный безвакуумный ленточный пресс — сложный агрегат, однако прин­цип его работы чрезвычайно прост (рис. 5.1). Керамическая масса через воронку / и нагнетательные валки 2 подается на лопасти шнека (червяка) 4, который, вращаясь вокруг своей оси, захва­тывает массу и перемещает ее в сторону сужающейся части — головки 5. На выходе из головки устанавливается съемная насад­ка — мундштук 6, отверстие в котором имеет ту или иную форму, зависящую от конкретного изделия. При изготовлении кирпича мундштук имеет прямоугольное отверстие размером 250x120 мм. Под действием давления (1,6...7,0 МПа), развиваемого шнеком, масса выдавливается через отверстие мундштука и выходит в виде непрерывной глиняной ленты, которая разрезается на отдельные кирпичи стальными струнами.

Методом пластического формования изготавливают как пол­нотелый, так и пустотный (многодырчатый) кирпич, трубы, че­репицу и другие изделия. При производстве керамических труб используют вертикально формующие шнековые прессы.

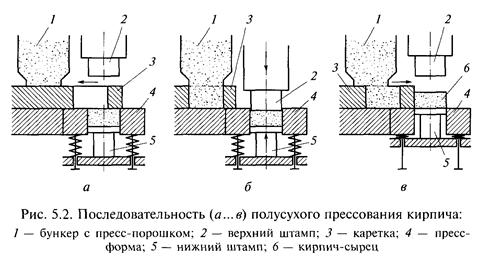

Полусухое прессование производится при высоком дав­лении (25...35 МПа). В этом случае оптимальное содержание влаги в рабочей массе должно составлять 7... 12%. Формование осуще­ствляется на механических и гидравлических прессах.. Прес­сование производится в пресс-форме, куда из бункера с помо­щью каретки переносится порция пресс-порошка. Одновременно при движении вправо каретка сталкивает отфор­мованный сырец на приемное устройство.

При обратном движении каретки (влево) нижний штамп опускается и пресс-порошок заполняет пресс-форму. После этого опускается и входит в пресс-форму верхний штамп, производя предварительное уплотнение массы при давлении около 2 МПа, в результате чего ее объем уменьшается на 30... 35 %. Дальнейшее прессование производится нижним штам­пом в две ступени. На первой ступени создается давление около 9 МПа. После этого нижний штамп опускается вниз, давая выход отжатому из прессуемой массы воздуху. Если этого не делать, то воздух, расширяясь после снятия давления, разрыхлит отформо­ванное изделие. Окончательное прессование производится при давлении около 30 МПа.

Полусухим прессованием получают керамические плитки, кир­пич, черепицу. Этот способ формования имеет преимущество пе­ред пластическим — при нем практически не требуется сушки изделий и они могут сразу направляться на обжиг.

Шликерное литье керамических изделий основано на спо­собности затвердевшего гипса впитывать воду. Применяют три спо­соба литья: сливной; наливной; комбинированный.

При сливном способе формования жидкую керамическую массу (шликер) наливают в гипсовую форму, пористые стенки которой впитывают влагу, отнимая ее от шликера, вследствие чего по внут­ренней поверхности формы образуется сплошной равномерный слой загустевшей массы. Когда этот слой приобретет нужную толщину, избыток шликера сливают, а изделие оставляют еще на некоторое время в форме для высыхания (подвялки), вследствие чего оно дает усадку и Легко отстает от стенок формы.

При наливном способе шликер заливают в пространство меж­ду сопрягаемыми частями разъемной формы. При этом способе процесс уплотнения массы протекает быстрее, так как влага от­бирается и с наружной, и с внутренней поверхностей заготовки. В отличие от сливного наливной способ позволяет формовать изделия более сложной формы и с большей точностью размеров.

В некоторых случаях целесообразно использовать оба способа (комбинированный способ). Например, у раковин и умывальни­ков «тело» чаши — наливное, а полые борта — сливные.

Методом литья изготавливают тонкостенные фаянсовые и фар­форовые санитарно-технические изделия, посуду, вазы, статуэт­ки, химическую посуду и приборы. Этот способ в отличие от дру­гих позволяет изготавливать изделия сложной формы.

Сушка изделий. Сушка изделий осуществляется в сушилках раз­нообразных конструкций (камерных, туннельных). Сушка кера­мических изделий является трудоемкой стадией производства, так как в процессе сушки получается большой процент брака вслед­ствие образования трещин и деформации заготовок.

Глазурование керамических изделий. Глазурью называется тон­кий стекловидный слой, наносимый на поверхность керамиче­ского изделия с целью придать ему красивый внешний вид и од­новременно повысить водонепроницаемость и стойкость к хими­ческим и механическим воздействиям. По составу и физическим свойствам глазури представляют собой разновидности стекол. Для приготовления глазури используют природные материалы, содер­жащие кремнезем и глинозем (кварцевый песок, глину, полевой шпат, тальк и др.), а также соли и оксиды различных металлов: калия, натрия, лития, бора, кальция, магния, бария, цинка, свин ца, олова и т.д. Оксиды металлов придают глазури ту или иную окраску, улучшают блеск и другие свойства, понижают темпера­туру плавления глазури.

Глазури могут быть прозрачными и непрозрачными (глухими). И те, и другие могут быть окрашенными и бесцветными.

Тонко измельченную глазурь смешивают с водой для полу­чения суспензии с консистенцией сливок (плотностью 1 350... 1 400 кг/м³) и наносят на поверхность изделия путем полива, окунания или пульверизации. Во время обжига глазурь расплавля­ется, растекается по поверхности и при охлаждении превращает­ся в стекловидный слой.

Обжиг керамических изделий. Обжиг позволяет осуществить необратимое превращение керамической массы в твердое камне-видное тело. Этот процесс называется спеканием.

Процессы при обжиге начинаются с испарения той части ме­ханически примешанной воды, которая целиком не была удалена из изделия при сушке. При дальнейшем повышении температуры в интервале от 500 до 800 °С происходит выделение химически связанной воды. При этом, например, каолинит переходит в метакаолинит: А1₂0₃ • 2Si0₂ • 2Н₂0 -»А1₂0₃ • 2Si0₂ + 2Н₂ОТ. В интерва­ле температур от 800 до 900 °С происходит диссоциация глинообра-зующих минералов, например метакаолинита: А1₂0₃ • 2Si0₂ --> А1₂0₃ + + 2Si0₂, а также присутствующего в массе углекислого кальция: СаС0₃ -> СаО + С0₂.

Оксид кальция, так же как и остальные оксиды металлов, при последующем повышении температуры начинает реагировать с кремнеземом и глиноземом, образуя легкоплавкие смеси различ­ных силикатов и алюмосиликатов. Количество образующегося рас­плава увеличивается по мере нагрева; в соответствии с этим изме­няются и свойства черепка. Сначала пористый черепок начинает постепенно уплотняться и терять свою пористость, превращаясь в плотный клинкер. Для получения пористых изделий обжиг прово­дят при невысокой температуре. Если же необходимо получить изделие с плотным каменным черепком, то температуру повыша­ют до такого значения, при котором количество расплава стано­вится достаточным для заполнения всех промежутков и пустот между нерасплавленными частицами.

Температура обжига различных изделий строительной керами­ки составляет от 900 до 1 700 "С.

Печи для обжига, применяемые в керамической промышлен­ности, в основном непрерывно действующие. По форме печного пространства современные печи бывают туннельными и щелевы­ми.

Туннельная печь представляет собой длинный (100... 160 м) уз­кий канал, выложенный изнутри огнеупорным кирпичом. Зона обжига в этой печи располагается примерно посередине. Обжигаемые изделия помещаются на вагонетки и вкатываются в печь одна за другой, образуя сплошной поезд. При вдвигании новой вагонетки с одного конца печи весь поезд перемешается так, что с другого конца выталкивается вагонетка с уже обожженным ма­териалом. Туннельные печи используются при производстве кир­пича, керамических труб, сантехнических изделий.

Щелевые печи применяются для обжига керамической плитки и черепицы. Они работают подобно туннельным печам, но имеют очень узкий щелевидный канал, в который подаются изделия с помощью роликового конвейера. Ширина канала щелевых одно­рядных печей — от 0,9 до 2,5 м, высота — 0,6...0,8 м; длина щеле­вой печи — от 24 до 65 м.
