Сторожевое условие

Сторожевое условие, если оно есть, всегда записывается в прямых скобках после события-триггера и представляет собой некоторое булевское выражение. Напомним, что булевское выражение должно принимать одно их двух взаимно исключающих значений: “истина” или “ложь”. Из контекста диаграммы состояний должна явно следовать семантика этого выражения, а для записи выражения может использоваться синтаксис языка объектных ограничений, основы которого изложены в приложении.

Введение для перехода сторожевого условия позволяет явно специфицировать семантику его срабатывания. Если сторожевое условие принимает значение “истина”, то соответствующий переход может сработать, в результате чего объект перейдет в целевое состояние. Если же сторожевое условие принимает значение “ложь”, то переход не может сработать, и при отсутствии других переходов объект не может перейти в целевое состояние по этому переходу. Однако вычисление истинности сторожевого условия происходит только после возникновения ассоциированного с ним события-триггера, инициирующего соответствующий переход.

В общем случае из одного состояния может быть несколько переходов с одним и тем же событием. При этом никакие два сторожевых условия не должны одновременно принимать значение “истина”. Каждое из сторожевых условий необходимо вычислять всякий раз при наступлении соответствующего события-триггера.

Примером события-триггера может служить разрыв телефонного соединения с провайдером Интернет-услуг после окончания загрузки электронной почты клиентской почтовой программой (при удаленном доступе к Интернету). В этом случае сторожевое условие есть не что иное, как ответ на вопрос: ‘Пуст ли почтовый ящик клиента на сервере провайдера?”. В случае положительного ответа “истина”, следует отключить соединение с провайдером, что и делает автоматически почтовая программа-клиент. В случае отрицательного ответа “ложь”, следует оставаться в состоянии загрузки почты и не разрывать телефонное соединение.

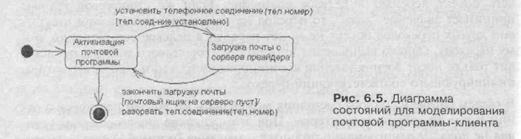

Графически фрагмент логики моделирования почтовой программы может быть представлен в виде следующей диаграммы состояний (рис. 6.5). Как можно заключить из контекста, в начальном состоянии программа не выполняется, хотя и имеется на компьютере пользователя. В момент ее включения происходит ее активизация. В этом состоянии программа может находиться неопределенно долго, пока пользователь ее не закроет, т. е. не выгрузит из оперативной памяти компьютера. После окончания активизации программа переходит в конечное состояние. В активном состоянии программы пользователь может читать сообщения электронной почты, создавать собственные послания и выполнять другие действия, не указанные явно на диаграмме.

Однако при необходимости получить новую почту, пользователь должен установить телефонное соединение с провайдером, что и показано явно на диаграмме верхним переходом. Другими словами - пользователь инициирует событие-триггер «установить телефонное соединение». В качестве параметра этого события выступает конкретный телефонный номер модемного пула провайдера. Далее следует проверка сторожевого условия “телефонное соединение установлено”, которое следует понимать как вопрос. Только в случае положительного ответа “да”, т. е. ‘истина”, происходит переход почтовой программы-клиента из состояния “активизация почтовой программы” в состояние “загрузка почты с сервера провайдера”. В противном случае (линия занята, неверный ввод пароля, отключенный логин) никакой загрузки почты не произойдет, и программа останется в прежнем своем состоянии.

Второй триггерный переход на диаграмме инициирует автоматический разрыв телефонного соединения с провайдером после окончания загрузки почты на компьютер пользователя. В этом случае событие-триггер “закончить загрузку почты” происходит после проверки сторожевого условия “почтовый ящик на сервере пуст”, которое также следует понимать в форме вопроса. При положительном ответе на этот вопрос (вся почта загружена или ее просто нет в ящике) почтовая программа прекращает загрузку почты и переходит в состояние активизации. В случае же отрицательного ответа загрузка почты будет продолжена.

Примечание

Конечно, рассмотренный пример имеет методический характер и иллюстрирует лишь основные особенности поведения почтовой программы-клиента в одном из ее аспектов. И даже этот аспект загрузки почты во многом условный, поскольку не учитывает реакцию программы на такие сообщения, как “линия занята” или самопроизвольный разрыв соединения.

Речь идет о том, что в отдельных случаях может произойти редкое, но весьма неприятное событие, получившее название “залипание модема”. Это характерно для ситуации, когда вся почта загружена, а автоматический разрыв соединения не происходит. Тем не менее и этот случай можно предусмотреть в нашей модели, дополнив диаграмму еще одним переходом с аналогичным событием-триггером “закончить загрузку почты” и с новым сторожевым условием. Это сторожевое условие должно проверять максимально допустимое время соединения для загрузки почты (например, 600 секунд) и может быть сформулировано в виде «время загрузки почты превышает 600 секунд». Модифицировать диаграмму состояний для этого случая предлагается самостоятельно в качестве упражнения.
