Сбор данных

Шаг 2.

Шаг 2

Если существует трудность в определении главных ветвей, то можно использовать самые общие заголовки (лучше всего они подходят для проблем, решаемых на производстве).

Это:

• Персонал (квалификация, опыт работы, обучение, психологический климат и т. д.);

• Окружающая среда (условия работы, температурный режим в помещении, наличие

шума, запахов и т. д.);

• Методы и технологии (все, что используется при выполнении работы);

• Производство ( здания, цеха, оборудование в них, компьютерные системы и т. д.);

• Оборудование (рабочие инструменты, рабочая одежда, мебель, канцелярские

принадлежности и т. д.);

• Материалы (сырье, используемое для переработки в ходе выполнения рабочих

функций).

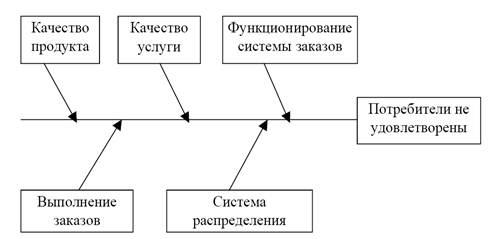

Например, возможные причины, влияющие на результат неудовлетворенности потребителя (следствие), показаны на рис. 11.

Рис. 11. Причинно-следственная диаграмма для выявления причин неудовлетворенности потребителя

Для обозначения заголовков вписывают их в прямоугольниках и проводят стрелки от них к центральной («хребту рыбы»), как показано на рис. 11.

Шаг 3. На данном шаге проводится сессия мозгового штурма для сортировки всех возможных и существующих причин проблемы по каждой категории главного уровня (ребра рыбы).

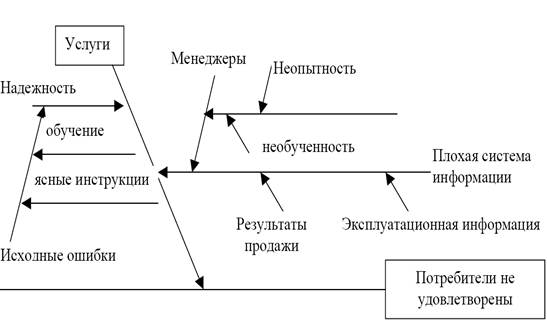

Далее необходимо рассмотреть, чем вызываются причины, определенные в процессе мозгового штурма (причины, записанные под заголовками главных уровней). Для этого участники могут задать вопрос «Что могло бы вызвать проблемы в данных областях?» Таким образом анализ углубляется до максимально возможного уровня. Вот так может выглядеть часть диаграммы для выявления причин неудовлетворенности потребителей (рис. 12).

Рис. 12. Причинно-следственная диаграмма причин более низкого уровня относительно диаграммы на рис. 11

Шаг 4. Обеспечить завершенность диаграммы поможет этап «инкубации идей». Сразу после построения диаграммы нельзя ее оценивать. Должен пройти этап обдумывания. Это можно сделать сразу после проведения мозгового штурма (если время позволяет) либо - по истечении нескольких дней. При этом следует поместить диаграмму на видном месте, где все участники смогут ее увидеть и при необходимости вносить в нее добавления.

Затем участники группы могут подкорректировать первичную диаграмму.

Шаг 5. На данном этапе группе следует проанализировать полученную диаграмму. Для этого рассматриваются поочередно идеи под каждым из главных уровней с целью выявления тех из них, которые выходят за рамки обсуждаемой проблемы. Далее группе необходимо определить те причины, которые оказывают наиболее сильное влияния на проблему.

- Диаграмма шести слов -

Изучить причины, вызывающие проблему, можно при помощи обследования, которое заключается в постановке вопросов по рассматриваемой проблеме. Данный метод называется 5W1H по первым английским буквам слов, составляющих вопросы. Это слова:

Why? Почему?

What? Что?

When? Когда?

Where? Где?

Who? Кто?

How? Как?

Суть данного метода заключается в том, что по очереди задаются вопросы о том, когда проблема возникает и когда не возникает – это позволяет всесторонне рассмотреть существо вопроса.

Проведение данного метода состоит из 5 шагов.

Шаг 1. Перед началом построения диаграммы участникам группы еще раз следует убедиться в том, что формулировка не общая, а достаточно конкретно определена. Данную диаграмму рекомендуется использовать при рассмотрении реальных практических ситуаций.

Поскольку группе предстоит рассмотреть проблему по двенадцати формулировкам вопросов, следует заранее подготовить 12 больших листов бумаги, на которых они будут зафиксированы.

Перед началом обсуждения необходимо четко сформулировать 12 вопросов на основе полученной ранее формулировки проблемы. Слова в вопросах (почему, что, когда, где, кто, как) должны использоваться дважды: при наличии проблемы и при ее отсутствии.

Вопросы могут быть сформулированы следующим образом:

• Когда проблема возникает и когда она не возникает?

• Как вы определяете, что данная проблема существует, и как, что она не существует?

• Где возникает данная проблема и где она не возникает?

• Что является причиной данной проблемы и что означает ситуация «нет проблемы»?

• Кто способствует и кто препятствует возникновению данной проблемы?

• Почему данная проблема возникла именно сейчас и почему она не возникала раньше?

Формулировать вопросы необходимо таким образом, чтобы они помогали собрать как можно больше информации по рассматриваемой проблеме.

После этого следует записать все 12 вопросов в виде заголовков на отдельных листах бумаги.

Шаг 3. На данном шаге участники группы проводят сессию мозгового штурма по выдвижению идей по каждому вопросу, определенных в виде заголовков.

Руководитель задает тему обсуждения, устанавливая порядок рассмотрения сформулированных вопросов. Рекомендуется придерживаться следующего порядка:

1. Рассматриваются вопросы со словом Когда?

2. Далее вопрос со словом Как?

3. Где?

4. Что?

5. Кто?

6. Почему?

Шаг 4. Так же, как и в построении диаграммы «рыбьи кости», необходимо провести «инкубацию идей». Для этого так же следует определить период времени, в течение которого будет происходить обдумывание. Затем лучше всего разместить эти листы в доступном месте, чтобы в течение определенного срока и участники группы и другие сотрудники предприятия могли принять участие в дальнейшем построении диаграммы.

Шаг 5. На данном шаге группа должна провести анализ диаграммы с целью выделения тех идей, на которых в дальнейшем будут сосредоточены усилия по поиску решений.

- Диаграмма связей -

Диаграмма связей – инструмент, позволяющий выявить логические связи между основной идеей, проблемой или различными данными.

Задачей этого инструмента управления является установление соответствия основных причин нарушения процесса, выявленных с помощью диаграммы сродства или диаграммы шести слов, тех проблем, которые требуют решения.

Между диаграммой связей и диаграммой «рыбьи кости» есть некоторое сходство.

Метод диаграммы связей обеспечивает рассмотрение сложно запутанной проблемы в процессе организации выполнения следующих функций:

Диаграмма связей является логическим инструментом.

Принципы построения диаграммы связей показаны на рис. 13.

Рис. 13. Принципы построения диаграммы связей

При построении диаграммы связей могут быть выделены следующие блоки:

- причины, они приводят к каким-либо результатам (т.е. вызывают проблемы определенного уровня);

- причина = результат, выявленное определение является одновременно результатом воздействия некоторой причины и причиной, вызывающей какой-либо результат.

После построения диаграммы и определения всех связей между причинами следует наиболее важные причины обвести жирной линией, а важные причины и результаты соединить жирными стрелками. Процесс построения диаграммы состоит из нескольких шагов.

Шаг 1. Для построения диаграммы связей можно использовать причины, выявленные с помощью диаграммы сродства или диаграммы шести слов.

Руководителю необходимо разместить листы с полученными диаграммами на доске и чистые листы, на которых будет построена диаграмма связей.

В центре листа следует расположить формулировку проблемы (негативное следствие, которое необходимо разрешить, или результат, которого хочет добиться фирма). Далее на этом же листе необходимо разместить основные причины, влияющие на результат.

Родственные причины следует размещать рядом друг с другом, а заголовки тем рядом с формулировкой проблемы для лучшего определения связей.

Шаг 2. На данном шаге группе необходимо с помощью мозгового штурма выявить связи между причинами и результатами.

В случае рассмотрения проблемы, имеющей большое количество причин, следует сначала установить связи между родственными причинами и соответствующим им заголовком, а также между заголовками тем и основной формулировкой проблемы. Затем следует определить связи между заголовками тем и между единичными причинами различных блоков. Все выявленные связи обозначить на диаграмме стрелками.

Шаг 3. После определения всех связей необходимо обозначить графическими объектами:

формулировку проблемы – прямоугольником,

причины – прямоугольником с округленными углами,

причина-результат – овалом.

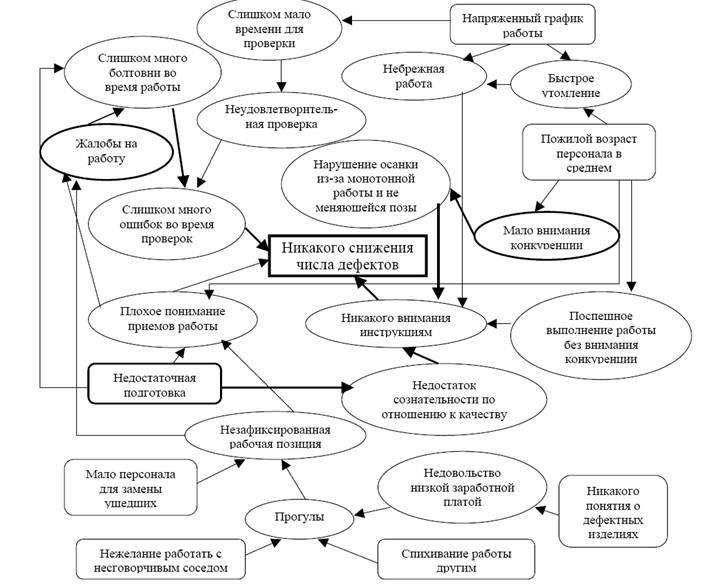

В качестве примера рассмотрим построенную диаграмму связей (рис. 14) составленную для поиска «никогда не уменьшающегося числа бракованных деталей» на сборочной линии по производству некоторых бытовых приборов.

Рис.14. Диаграмма связей, составленная для поиска причины отказов на сборочной линии

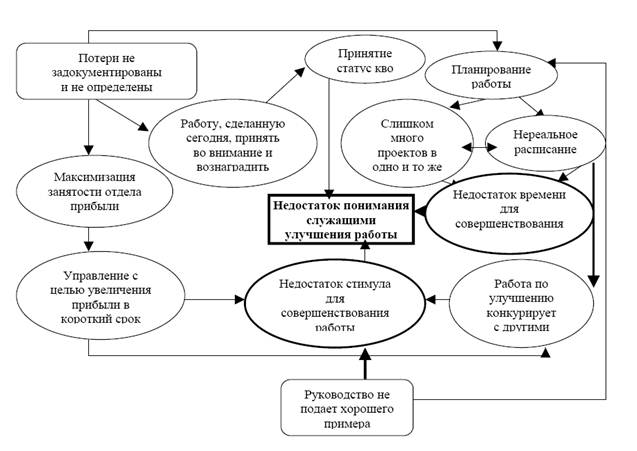

Рассмотрим еще один пример. На рис. 15 показаны части диаграммы связей при решении проблемы, сформулированной как «недостаток понимания служащими компании необходимости продолжения качественных усовершенствований».
