Схемы обвязки реакционных аппаратов вспомогательными трубопроводами

Примеры составления принципиальных технологических схем

Технологические схемы производств НПЗ и НХЗ весьма разнообразны и индивидуальны для каждого конкрет­ного продукта. В силу этого не представляется возможным при­вести все варианты этих схем. Однако некоторые блоки техно­логических схем схожи для различных производств. К таким блокам можно отнести:

- схемы обвязки реакционных аппаратов вспомогательными трубопроводами;

- схемы отмеривания (дозировки) реагентов, находящихся в различных агрегатных состояниях;

- принципиальные схемы вспомогательных операций (фильт­рация, перегонка, поглощение реакционных газов и др.).

Отмеченные варианты встречаются практически в каждом производстве, что дает возможность обобщения их аппаратурно-технологического и графического оформления. Однако для лучшего восприятия принципиальные схемы в некоторых слу­чаях приведены для конкретных производств, но они, в свою очередь, могут быть распространены и на другие схемы.

Подавляющее большинство химических процессов проте­кают с выделением или поглощением тепла. Это, в свою оче­редь, предопределяет обогрев или охлаждение реакционных масс для проведения технологического процесса в нормальных тепловых условиях. Наиболее часто теплообмен в реакторах осуществляется через рубашки и змеевики. Схемы обвязки ре­акционных аппаратов вспомогательными трубопроводами для обогрева или охлаждения зависят от вида применяемого тепло­носителя или хладоагента.

При использовании в качестве теплоносителя водяного на­сыщенного пара на линии отвода конденсата для улучшения ус­ловий теплообмена и экономного использования теплоносителя необходимо предусмотреть установку конденсатоотводчиков, принципиальные схемы обвязки которых приведены на рисунке.

Рисунок Схемы обвязки конденсатоотводчиков: а - конденсатоотводчик установлен к аппарату непрерывного действия или к ответственному периодически действующему аппарату; б - конденсатоотводчик установлен к аппарату периодического действия; в - конденсатоотводчик установлен для сбора конденсата от нескольких аппаратов

При установке конденсатоотводчиков следует руково­дствоваться следующими указаниями:

1) подвод конденсата от нескольких потребителей к одному конденсатоотводчику допускается при равном давлении греющего пара;

2) к одному конденсатоотводчику подводить конденсат не бо­лее чем от трех потребителей пара;

3) установку конденсатоотводчиков производить, как правило, ниже штуцера, отводящего конденсат из рубашки аппарата или трубопровода;

На рисунке приведены схемы обвязки реакционного аппара­та вспомогательными трубопроводами для обогрева и охлажде­ния в зависимости от свойств теплоносителя.

Рисунок Схемы обвязки реакционных аппаратов вспомогательными трубопроводами: а - нагревание паром; б - охлаждение водой

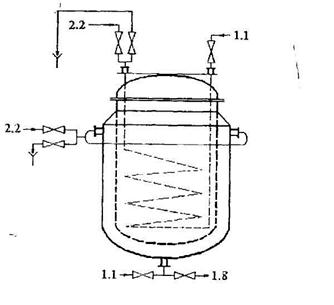

Рисунок Схема обвязки реакционного аппарата при нагревании и охлаждении

При этом следует руководствоваться соображениями, что жидкий теплоноситель всегда подается в нижнюю часть рубаш­ки или змеевика, в то время как пар следует подавать в верхнюю часть теплообменных устройств.

Схема, приведенная на рис. 5, суммирует в себе варианты, представленные на рис. 4, и иллюстрирует обвязку реакционно­го аппарата при нагревании и охлаждении реакционной массы с использованием пара и воды.
