Виброизоляция фундаментов

Одним из наиболее эффективных мероприятий, позволяющим эффективно защищать здания от воздействия вибрации является устройство зданий на упругих опорах. Этот прогрессивный метод защиты зданий позволяет эффективно снизить передачу вибраций. Для устройства упругих прокладок используются специальные материалы, которые дают возможность проектировщику создавать различные конструкции изолирующей опоры, как то: полноплоскостную, ленточную или точечную (рис.31, 32, 33).

Применение материала SYLOMER® например, исключает наличие жестких требований относительно того, в каком месте здания (конструкции) должна находиться упругая прослойка. Упругое разделение осуществляется там, где это наиболее благоприятно для проектирования. Свойствами, необходимыми для реализации эффективной виброзащиты здания, материал обладает уже "сам по себе". Он характеризуется объемной сжимаемостью, т.е. даже покрытый оболочкой материал не теряет своей упругости, отличается благоприятным соотношением динамической и статической жесткостей, не подвержен гидролизу, а также устойчив к воздействию обычно встречающихся на стройке химических соединений, разбавленных щелочей и масел. Воздействие влаги на статическую и динамическую жёсткость очень незначительно даже при полном погружении материала в воду.

Как уже говорилось выше, опора на материал, снижающий вибрацию, может быть: полноплоскостной, ленточной или точечной. Определение того, какой вид опор является для здания наиболее благоприятным, зависит от требуемой собственной частоты и особенностей конструкции. Примыкающие элементы конструкций, такие как стены или потолки, могут быть выполнены как из монолитного бетона, так и из сборных блоков. Изготовленная из монолитного бетона площадь опоры обычно используется в качестве несъемной опалубки.

Устройство перекрытий на упругих опорах обычно производится с помощью армированных плит. Для полной изоляции здания от воздействия вибраций необходимо всю поверхность стен, расположенных над упругой опорой и соприкасающуюся с грунтом, отделить упругими прокладками.

Преимуществами полноплоскостной опоры являются простота строительного исполнения и минимальный риск образования акустических мостиков из-за ошибок при укладке матов. Разделение обычно устраивается между плитой пола и основанием или слоем бетонной подготовки. Для большей эффективности основание должно быть как можно более жёстким. Воздействующие на здание нагрузки, распределяясь на большей площади, благодаря полноплоскостной опоре, передаются на основание. Специальные конструкции для перераспределения нагрузок на ленточные или точечные опоры не требуются. Структурных колебаний плиты пола при реализации полноплоскостной опоры в значительной мере удаётся избежать.

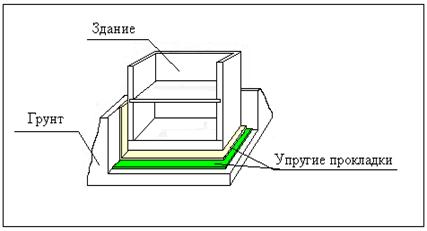

Рис.31 Устройство полноплоскостной опоры

Применение ленточной опоры рекомендуется при реализации линейной передачи нагрузки. Упругая прослойка при этом располагается, как правило, в области фундамента или непосредственно под перекрытием подвала. Пол или потолок подвала, а также стены над ними можно монтировать непосредственно на ленточных опорах. Для эффективной изоляции структурных вибраций примыкающие к упругой прослойке элементы конструкций должны быть очень жёсткими и не обладать выраженными резонансными свойствами.
Преимуществом расположения упругой прослойки в области фундамента является возможность сооружения здания традиционными способами после завершения работ в области фундамента. Появление акустических мостиков вследствие строительных дефектов практически исключается.

При размещении упругой прослойки под плитой перекрытия подвала изоляция стен подвала не требуется. Однако все соединения между подвалом и элементами здания на упругих опорах (например, лестницы и технические проемы) нужно отделить упругими элементами.

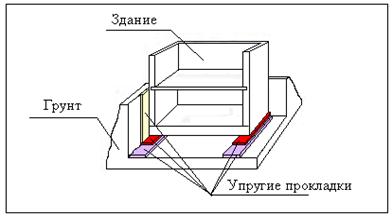

Рис.32 Устройство ленточной опоры

Упругое разделение точечного вида рекомендуется устраивать в конструкциях на свайном основании или при опирании на отдельные стойки/колонны. Приложенная нагрузка является определяющей при выборе типа упругого материала. Оптимальное сжатие выбранного типа материала достигается изменением площади опоры с помощью свайных наголовников. Для точечной опоры, как правило, применяются материалы с высокими объёмными массами. Точно так же, как и при полноплоскостной и ленточной опорах, основание для опор, а также примыкающие элементы конструкций должны быть очень жёсткими. (По материалам фирмы Getzner®),

Рис. 33 Устройство точечной опоры
