Застосування будівельних рівнів та висків

Встановлення і вивірка конструкцій за вертикаллю

При встановленні конструкцій за вертикаллю досягають вертикальності їх осей або площин симетрії, зовнішніх поверхонь і граней. Встановлення по вертикалі виконується після остаточного монтажу конструкції в плані та за висотою. Цим досягається встановлення в планове положення верху конструкції. Невертикальність конструкцій приводить до зменшення площин обпирання верхніх конструкцій, виникнення ексцентриситетів, додаткових напруг і згинального моменту.

Залежно від точності, що вимагається, будівельні конструкції і осі технологічного обладнання встановлюють у вертикальне положення різними способами: 1 – за будівельними рівнями та за виском; 2 – за допомогою колімаційної площини теодоліта; 3 – за оптичною вертикаллю приладів вертикального проектування – візирному променю зеніт-лотів; 4 – способом бокового нівелювання; 5 – за допомогою лазерних приладів.

За конструкцією вони представляють собою точно виготовлену планку з встановленими повздовжнім та поперечним рівнями (рис. 15.13, а, 12.17) довжиною до 0,5 – 2 м.

а б в

Рис. 15.13. Будівельні рівні

а - конструкція будівельного рівня; б - встановлення елементів конструкцій по вертикалі; в - вивірка горизонтальності елемента

При прикладанні будівельного рівня до вертикального елемента будівельних конструкцій і приведені бульбашки поперечного рівня до нульпункта нахилом елемента приводять елемент конструкції в вертикальне положення.

При встановленні у вертикальне положення панелей, колон та інших елементів конструкцій невеликої висоти застосовують висок-рейки. Найбільш простою конструкцією є висок-рейка з нитковим виском (рис. 15.14, а

По центру планки кріпиться нитковий висок. У нижній частині наноситься шкала поділок.

При монтажі висок-рейка навішується на конструкцію. ЇЇ нахиляють доти, доки нитка не буде збігатися з центром шкали поділок

а б в

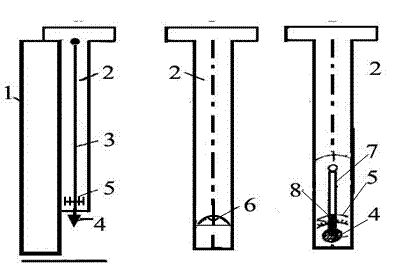

Рис. 15.14. Висок-рейка

а – з нитковим виском; б – з рівнем; в – з механічним маятниковим виском; 1 – конструкція; 2 – планка висок-рейки; 3 – нитка виска; 4 – тягар; 5 – шкала; 6 – циліндричний рівень; 7 – штанга механічного виска; 8 – стрілка

Сьогодні зарубіжними фірмами випускається широкий спектр будівельних рівнів довжиною 0,5 – 2 м. Їх застосовують для встановлення і вивірки горизонтального положення конструкцій та по вертикалі (рис.12.17).

При вивірці за вертикаллю споруд баштового типу (телевежі, димові труби, силосні башти тощо) застосовують довгі ниткові виски (рис. 15.15).

Нитковий висок можна використовувати при монтажі конструкцій прямовисних шахтних стволів, метро тощо.

Точність вертикального встановлення за допомогою ниткових висків у середньому становить 1/100 висоти при сприятливих умовах вимірювань.

При вивірці монтажу конструкцій від нитки виска визначають відрізки Δ (рис. 15.15) до площини конструкцій. Порівнюючи їх з проектними величинами, визначають шукані відхилення від вертикалі.

Рис. 15.15. Визначення відхилень від вертикалі нитяним виском
