Оцінка моделі багатоланкового захисту

На практиці в більшості випадків захисний контур складається з декількох "з'єднаних" між собою перешкод з різною міцністю. Модель такого захисту з декількох ланок представлена на рисунку 15.3.

Прикладом такого виду захисту може служити приміщення, у якому зберігається апаратура. Як перешкоди з різною міцністю тут можуть служити стіни, стеля, підлога, вікна і замок на дверях.

Рисунок 15.3 – Модель багатоланкового захисту

Формальний опис для міцності багатоланкового захисту практично збігається з виразами (15.2) і (15.14), тому що наявність декількох шляхів обходу однієї перешкоди, що не задовольняє заданим вимогам, зажадає їхнього перекриття відповідними перешкодами. Тоді вираз для міцності багатоланкового захисту при використанні неконтрольованих перешкод може бути представлене у виді:

Рсзі=min{Рсзі1,Рсзі2,...,Рсзіі,(1-Робх1),(1-Робх2),...,(1-Робхк)},

(15.15)

де Р_сзіі – міцність і-ї перешкоди.

Вираз для міцності багатоланкового захисту з контрольованими перешкодами буде в наступному вигляді:

Рсзік=min{Рсзік1,Рсзік2,Рсзік3,...,Рсзікn,(1-Робх1),(1-Робх2),...,(1-Робхj)},

(15.16)

де Р_сзік – міцність n-ї перешкоди.

Сумарна міцність дубльованих перешкод буде визначатися за формулою

(15.17)

де і=1,m – порядковий номер перешкоди;

Р_і– міцність і-ї перешкоди.

У відповідальних випадках при підвищених вимогах до захисту застосовується багаторівневий захист, модель якого представлена на рисунку 13.4.

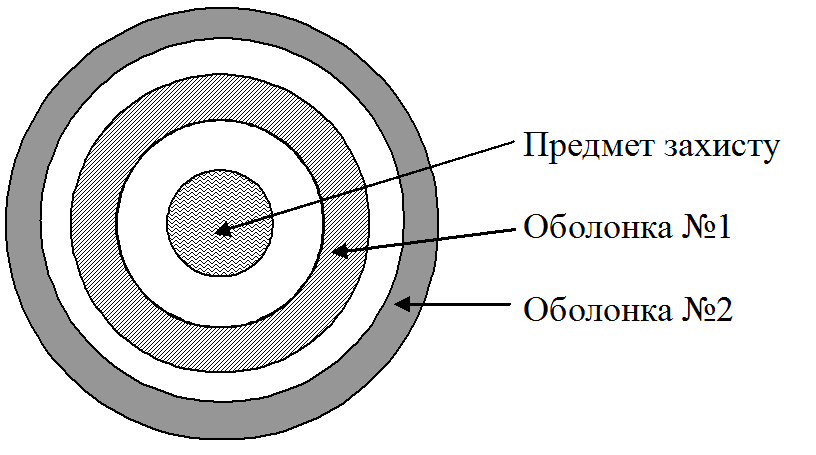

Рисунок 15.4 – Модель багаторівневого захисту
