JK-триггеры

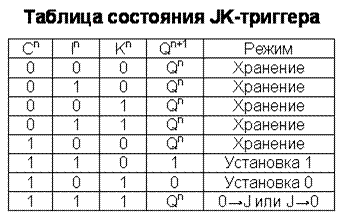

JK-триггер имеет два инфор­мационных входа: J и К, а также вход для тактовых импульсов С. Правило работы JК-триг­гера определяется исходя из табл. 3.4

JК-триггер отличается от синхронного RS-триггера тем, что, во-первых, не имеет запрещенных входных комбинаций и, во-вторых, при комбинации J = K = 1 изменяет свое состояние на противоположное, т. е. работает в режиме
Т-триггера. Поскольку JК-триггер обладает свойствами RS- и Т-триггеров, он может быть реализован на
основе синхронного двухступенчатого RS-триггера, с входной логикой
(рис. 3.10). Одна пара S- и R-входов используется для обратных связей, как в т-триггере. S- и R-входы другой пары служат для приема информации и получают обозначение J и К.

Распространенный вариант реализации JК-триггера представлен на рис. 3.11. Нетрудно видеть, что при сигнале С = 1, когда информационные сигналы устанавливают состояние первой ступени, вторая ступень блокирована. При сигнале С = 0, когда первая ступень закрыта для входной информации, вторая ступень, напротив, открывается и воспринимает состояние первой ступени. Примером может служить JК-триггер К155ТВ1, выполненный по рассмотренной схеме.

Таблица 3.4

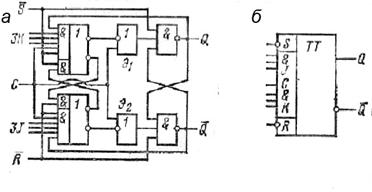

Рис. 3.10. JK-триггер Рис. 3.11. JK-триггер с входной логикой: а – функциональная схема; б – условное обозначение

Обычно триггеры имеют один или два установочных входа, которые предназначены для установки триггера в требуемое начальное состояние. Установка осуществляется сигналами, которые поступают, как показано на
рис. 3.11, непосредственно на входы RS-триггеров первой и второй ступеней. Если триггеры построены на элементах И–НЕ, то сигналы должны иметь вид отрицательного импульса напряжения между уровнями 1 и 0. Установочные входы получаются инверсными, что отражено на условном обозначении триггера. При реализации триггера на элементах ИЛИ–НЕ установочные входы будут прямыми и для установки триггера в какое-то состояние необходимо на соответствующий вход на короткое время подать сигнал с единичным уровнем. Причем установка производится независимо от наличия или отсутствия синхронизирующего импульса, т. е. является асинхронной.

Триггеры с установочными входами принято называть комбинированными DRS-RSТ-JКRS-триггерами. Часто встречаются триггеры с входной логикой. Примером может служить JК-триггер на рис. 3.11, a. Он имеет по три конъюнктивно связанных входа J и входа К, т. е. в его структуру встроены логические элементы. Такие триггеры необходимы для построения счетчиков с параллельным переносом. На основе JК-триггера можно с помощью внешних соединений его выводов (рис. 3.12) получить триггеры других видов. В этом смысле JК-триггер называют универсальным.


Рис. 3.12. Использование JK-триггера в качестве триггеров других видов: а – TV-триггер и Т-триггер (при V = 1); б – D-триггер; в – DV-триггер; г – RS-триггер
