Методы структурного резервирования

МСР различаются:

- по масштабу резервирования;

- соотношению количества основных и резервных элементов;

- способу включения резерва;

- режиму работы резервных элементов;

- способам подключения резервной аппаратуры.

Резервирование называют общим, если резервируется вся последовательная система, раздельным (поэлементным), если резервируются отдельные элементы последовательной системы, и групповым, если резервируется группа элементов системы. Совокупность основных и резервных элементов, замещающих друг друга при отказе одного из элементов, называют резервированной группой. При общем резервировании в системе имеется только одна резервированная группа, при раздельном – столько резервированных групп, сколько элементов в последовательной системе. При групповом резервировании число резервированных групп имеет промежуточное значение. Система со структурным резервом отказывает тогда, когда отказывает хотя бы одна её резервированная группа. В структурной надёжностной схеме резервированные группы соединены последовательно, значит вероятность возникновения отказа резервированной группы может быть определена как:

Скользящее резервирование или с неоднозначным соответствием применят тогда, когда все основные элементы системы одинаковы. Резервные элементы не закрепляются за определёнными основными элементами, а могут заменить любой из них.

Основным параметром структурного резервирования является кратность k, представляющая собой соотношение между общим числом однотипных элементов n и числом r необходимых для функционирования системы работающих элементов:

(3.6)

Значение k может быть целым, если , и дробным, если В последнем случае дробь сокращать нельзя.

По способу включения резерва различают:

- резервирование с постоянно включённым резервом;

- резервирование с включением замещением.

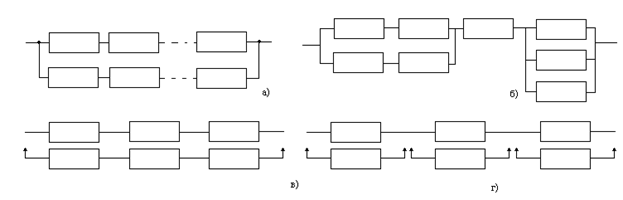

Рис. 3.4 Схемы постоянного резервирования и резервирования замещением

Схемы общего (а) и поэлементного (б) постоянного резервирования приведены на рис. 3.4. При постоянном включении основные и резервные элементы (подсистемы) функционируют одновременно, начиная с момента включения системы (рис. 3.4, а и б). Постоянное резервирование является пассивным. При включении замещением (рис. 3.4, в и г), которое является активным резервированием, резервные элементы (подсистемы) включаются в работу только после отказа основных. До этого они находятся в состоянии хранения (ненагруженный резерв), частично включены (облегчённый резерв) или полностью включены (нагруженный резерв). При нагруженном резерве резервные элементы имеют интенсивность отказов такую же, как и основные элементы , т.е.

При ненагруженном резерве интенсивность отказов резервных элементов во много раз меньше, чем интенсивность отказов основных элементов, так что в расчётах можно считать . Облегчённый резерв занимает промежуточное положение, когда

Замещение отказавшего основного элемента резервным можно проводить вручную, полуавтоматически и автоматически. В первом случае не требуется никакой аппаратуры переключения, но время переключения довольно велико. При автоматическом переключении используют специальный автомат переключения резерва. Он уменьшает время переключения до нескольких секунд или долей секунд, однако сам обладает конечной надёжностью. При полуавтоматическом переключении часть функций выполняет автомат, а другую – оператор.

Поскольку структурное резервирование сопряжено с дополнительными затратами на резервные элементы, то последние должны окупаться за счёт повышения надёжности системы и снижения потерь от её отказов. Наиболее простыми для определения показателями эффективности резервирования являются следующие:

(3.7)

где – выигрыш за счёт повышения средней наработки до отказа резервированной системы по сравнению с наработкой нерезервированной системы ; – аналогичные показатели по повышению вероятности безотказной работы и снижению вероятности отказа. Резервирование эффективно, если значение показателей дольше единицы.

Временное резервирование (резервирование времени)

Временное резервирование (ВР) – это способ повышения надёжности, при котором системе в процессе функционирования предоставляется возможность израсходовать некоторое время, называемое резервным, для восстановления технических характеристик. Резерв времени можно израсходовать на переключение структурного резерва, обнаружение и устранение отказов, повторение работ, обесцененных отказами, ожидание загрузки в работоспособном состоянии. Можно указать несколько источников резервного времени.

Резерв времени может создаваться за счёт увеличения времени, выделяемого системе для выполнения задания и называемого оперативным временем. Он возникает и при создании запаса производительности всей системы или её отдельных устройств, причём без увеличения оперативного времени. Запас производительности, в свою очередь, возникает при увеличении быстродействия элементов или при комплексировании нескольких устройств (систем) одинаковой или различной производительности для выполнения общего задания.

В системах, результат работы которых оценивается объёмом производимого (обрабатываемого) продукта, резерв времени можно создать за счёт внутренних запасов выходной продукции. В АСОИУ такой продукцией является информация, в системах энергоснабжения – электрическая энергия, в системах водоснабжения – водные ресурсы, на машиностроительных предприятиях – детали, узлы, приборы и т.д. Для хранения запасов предусматриваются специальные накопители: запоминающие устройства, аккумуляторные батарее, резервуары, бункеры и др. Пока запас не исчерпан, продукция поступает на выход системы, и смежные с ней системы, не «замечая» частичного или даже полного прекращения её функционирования, считают её работоспособной.

Ещё одним источником резерва времени является функциональная инерционность протекающих в системе процессов. В работе многих технических систем допускаются незначительные перерывы, протекающие без потери качества функционирования (пока управляемые параметры находятся в пределах допусков), которые можно использовать для восстановления её работоспособности. Такими свойствами обладают АСУ ТП, системы термостатирования, диспетчерского управления, жизнеобеспечения летательных и других подвижных аппаратов и др.

Для систем с ВР нарушение работоспособности не обязательно сопровождается отказом системы даже при последовательном соединении её элементов, так как есть возможность восстановить работоспособность за резервное время. Отказ СВР – событие, заключающееся в нарушении работоспособности, вызывающем недопустимые последствия или неустранённом за допустимое время. Надёжность СВР оценивается по результатам выполнения установленных временных ограничений по всей траектории функционирования или по результатам выполнения некоторого задания.

Задание задаётся:

- последовательностью и объёмом работ;

- установленными моментами начала и завершения этапов работ;

- ограничениями на использование различных ресурсов, которыми располагает система;

- ограничениями на взаимопомощь и взаимодействие различных устройств.

Поэтому различают задания:

- одноэтапные;

- многоэтапные;

- бригадные;

- индивидуальные (автономные);

- групповые;

- поступающие до начала работы системы (по расписанию);

- поступающие в процессе работы системы (в случайные моменты времени по заявкам). Выполнение задания – это событие, заключающееся в завершении заданного объёма работ с установленными ограничениями на время выполнения всех работ и отдельных их этапов и при выполнении требований к качеству и ритмичности работы системы. Нарушение установленных требований и ограничений рассматривается как срыв функционирования. Поэтому, отказ СВР можно определить как событие, приводящее немедленно или с некоторой задержкой к срыву выполнения задания, к срыву функционирования.

Для установления признаков отказа СВР необходимо вести статистику потерь времени, проводить специальные измерения, например, запасов продукции в накопителях. Структурно в обобщённой форме СВР может рассматриваться как совокупность исходного объекта и резерва времени (рис. 3.5).

После отказа системы начинает действовать резерв времени. Отказы системы могут различаться по последствиям. Если отказ вызывает лишь задержку выполнения задания, но не приводит к повторению работ, то его называют необесценивающим или неразрушающим. В противном случае его называют обесцениваищим или разрушающим. Обесценивание выполненных работ может быть полным или частичным. В связи с наличием обесценивающих отказов всю наработку системы разделяют на полезную и обесцененную. Полезной является наработка, не обесцененная отказами системы, а обесцененная наработка – это наработка, не включённая в полезную. Резервирование времени широко используется в компьютерах, вычислительных сетях, системах связи. Особенно эффективным является применение ВР для борьбы со сбоями и помехами. Его часто используют и для повышения эффективности других видов резервирования.

Рис. 3.5 Схема резервирования времени
