Линейный дешифратор

Дешифраторы.

Для обратного преобразования двоичных чисел в небольшие по значению десятичные числа используются дешифраторы (называемые также декодерами). Входы дешифратора предназначаются для подачи двоичных чисел, выходы последовательно нумеруются десятичными числами. При подаче на входы двоичного числа появляется сигнал на определенном выходе, номер которого соответствует входному числу.

Дешифраторы имеют широкое применение. В частности, они используются в устройствах, печатающих на бумаге выводимые из цифрового устройства числа или текст. В таких устройствах двоичное число, поступая на вход дешифратора, вызывает появление сигнала на определенном его выходе. С помощью этого сигнала производится печать символа, соответствующего входному двоичному числу.

На рис. 2,а приведено символическое изображение дешифратора. Символ DС образован из букв английского слова DECODER. Слева показаны входы, на которых отмечены весовые коэффициенты двоичного кода. Справа - выходы, пронумерованные десятичными числами, соответствующими отдельным комбинациям входного двоичного кода. На каждом выходе образуется уровень лог. 1 при строго определенной комбинации входного кода.

Дешифратор может иметь парафазные входы для подачи наряду с входными переменными их инверсий, как показано на рис. 5.,б.

По способу построения различают линейные и прямоугольные дешифраторы.

Рассмотрим построение дешифратора, осуществляющего преобразование, заданное табл. 5.6.

(2.1)	(2.2)

Значения выходных переменных определяются следующими логическими выражениями:

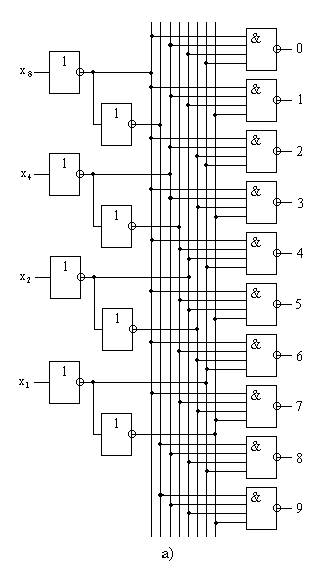

В линейном дешифраторе выходные переменные формируются по (2.1) либо (2.2). При выполнении дешифратора на элементах И-НЕ пользуются (2.2), получая инверсии выходных функций. В этом случае каждой комбинации входного кода будет соответствовать уровень лог. 0 на строго определенном выходе, на остальных выходах устанавливается уровень лог. 1. На рис. 2.3 показана структура дешифратора, построенного на элементах И-НЕ, и его изображение в схемах. Структура имеет особенности, характерные для дешифраторов в интегральном исполнении:

для уменьшения числа входов формирование инверсий входных переменных осуществляется в самом дешифраторе;

рис 2.3

рис 2.4

подключенные непосредственно ко входам дополнительные инверторы уменьшают нагрузку со стороны дешифратора на его входные цепи.

Дешифратор с 16 выходами для дешифрирования всех возможных комбинаций четырехразрядного двоичного кода 8421 можно построить из двух рассмотренных дешифраторов с 10 выходами. На рис. 2.4 показана структура такого дешифратора. В каждом из дешифраторов используется по 8 выходов, которые и образуют требуемые 16 выходов (y₀, y₁,..., y₁₅).

рис 2.5
