Особенности отражения радиоволн от целей

Принцип неопределенности

Ширина спектральной полосы сигнала D f_s связана с длительностью одиночного РЛС импульса t _s следующим соотношением: D f_s = 1/t _s.

Его можно записать как: D f_s ×t _s = 1.

Обычно в импульсных РЛС t _s = 0,5 или 1 мкс

Это соответствует разрешению по дальности с точностью, соответственно: D D= 75 и 150 м.

При увеличении точности по дальности падает разрешающая способность по скорости.

В некогерентных системах определяется только дальность

и углы (места и азимут).

В когерентных системах t _sП = n ×t _s пачка воспринимается как единый сигнал, и это позволяет получить более высокое разрешение по частоте (скорости) и повысить помехоустойчивость.

Интенсивность отражения зависит от геометрических размеров и конфигурации цели, физических свойств ее поверхности, длинны и поляризации падающей волны.

Эффективная площадь рассеяния - это стандартная мера, учитывающая габариты, конфигурацию цели и степень отражения радиоволн. Вместе с тем, это количественная мера, используемая в расчетах, равная площади, не поглощающей и равномерно рассеивающей поверхности, которая, будучи расположенной, нормально лучу, создает в приемной антенне поле той же напряженности, что и цель.

Эффективная поверхность рассеяния самолета может изменяться. Это связано со сложным характером отражений от поверхности и наличием так называемых «блестящих точек» (на округлой поверхности) и «уголковых отражателей» (углы поверхностей под прямыми углами, от которых луч отражается точно обратно к РЛС). При маневрах самолета, его эффективная поверхность рассеяния меняется, и интенсивность отраженного сигнала меняется (флуктуирует). Эти изменения можно интерпретировать как флуктуационную помеху со спектром, представленным на рис. 9.4.

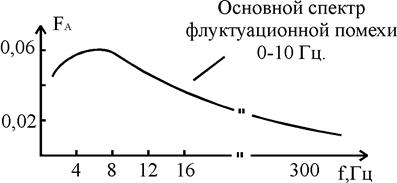

Рис. 9.4. Спектр флуктуационной помехи за счет изменения эффективной поверхности рассеяния самолета при маневрировании
