Скорости целей в РЛС Методы измерения координат и радиальной
Измерение угловых координат (азимут, угол места):
а) Структурная схема измерителя угловых координат по максимальной амплитуде отраженного сигнала и фазе (в радионавигации) приведена на рис. 11.3.
Точность измерения угловых координат составляет»0,5×q°, где - ширина диаграммы направленности антенны.
Параболическая антенна РЛС координатного типа имеет узкую диаграмму направленности (q ≈1°), следовательно точность изменения угловых координат составляет»0,5°.

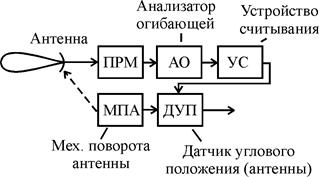

Рис. 11.3. Структурная схема амплитудного измерения угловых координат
б) Для увеличения точности используют метод сравнения в следящей системе (рис.11.4).
Рис. 11.4. Структурная схема следящей системы измерения угловых координат и её дискриминантная характеристика
в) Цифровой бинарный программный обнаружитель работает по схеме, приведенной на рис. 11.5.
Рис. 11.5. Схема регистрации начала и конца пачки импульсов для точного измерения угловых координат
